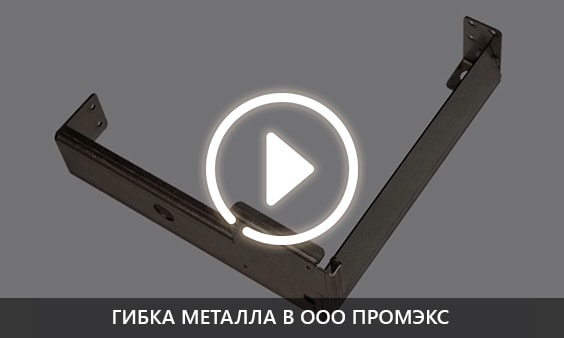

Гибка металла в ООО «Промэкс»
Кадры с производства

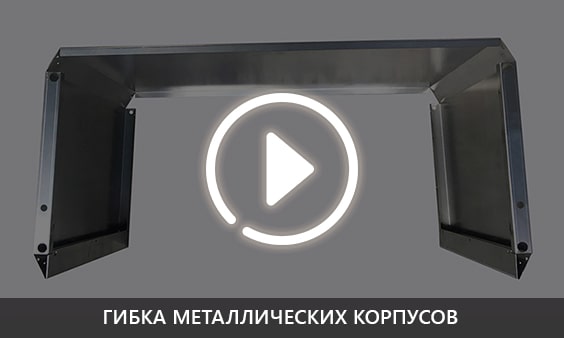

Гибка металлических корпусов
Кадры с производства

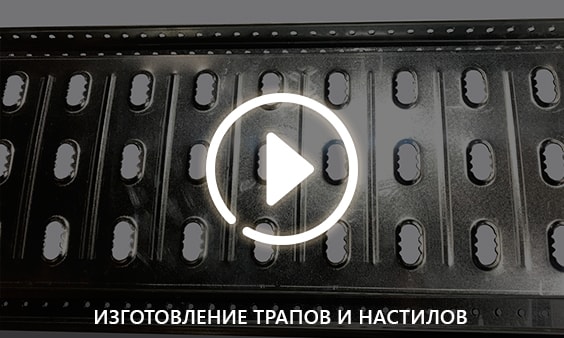

Изготовление трапов и настилов
Кадры с производства

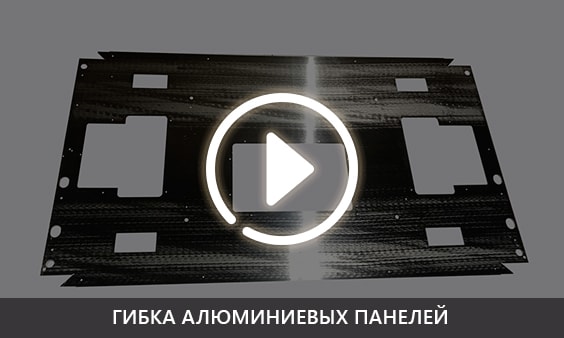

Гибка алюминиевых панелей
Кадры с производства

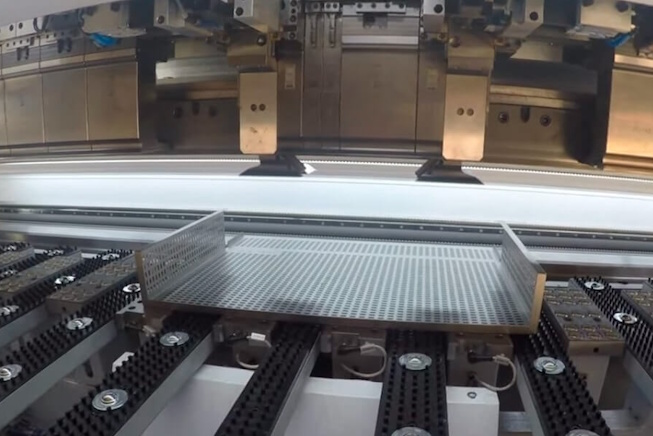

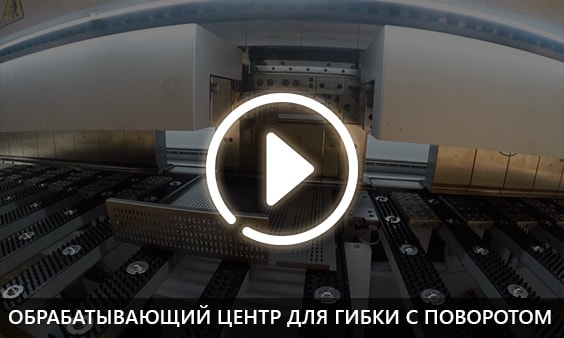

Обрабатывающий центр для гибки с поворотом
Кадры с производства

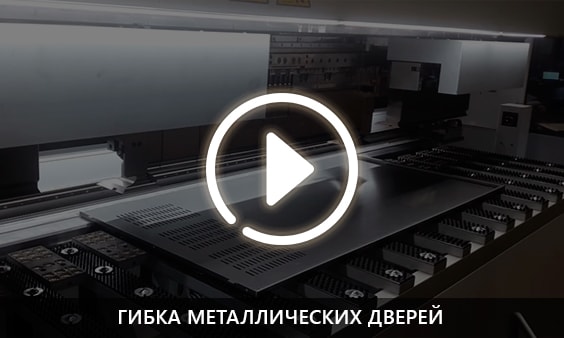

Гибка металлических дверей
Об услуге

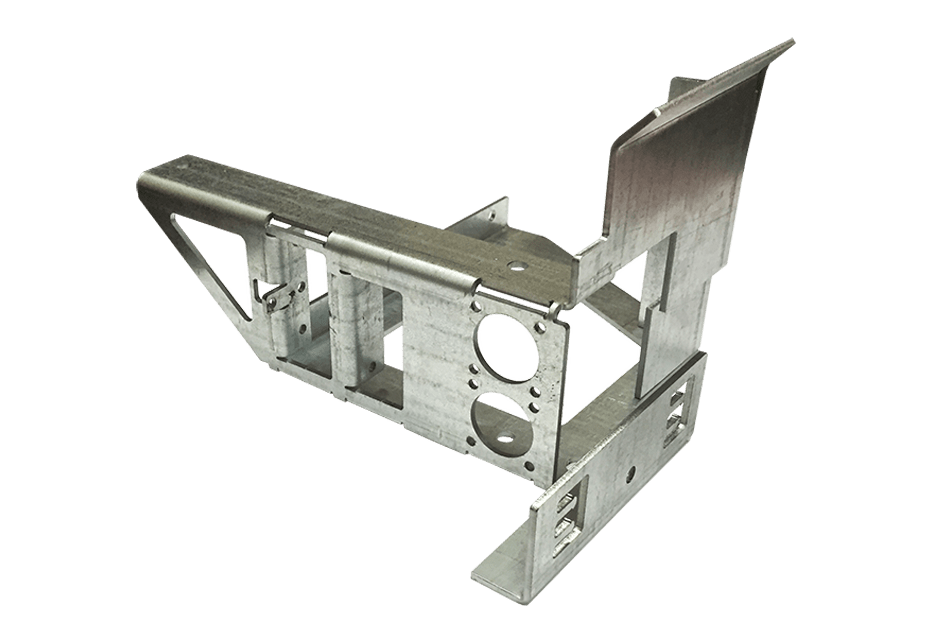

Гибка металла
Гибка металла – востребованная услуга. Она заключается в придании металлическому листу необходимой объемной формы посредством деформации, с применением пуансона и матрицы. По этой технологии производятся многие объемные изделия.
В зависимости от условий гибки, она бывает горячей и холодной. Большее распространение получила холодная гибка, услуги которой и предоставляет наша компания.
15
тыс. деталей
Выполнено с помощью гибочных работ за все время, начиная с 2002 года
79
регионов поставки
За 24 года мы наладили сотрудничество с более чем 22 000 клиентов по всей России
Листогибочные прессы
Современное оборудование обладает всем необходимым для того, чтобы осуществлять самые сложные операции. На станках, с которыми работают в компании «ПРОМЭКС», можно изготавливать детали любой сложности - от простых прямых изгибов до многократных комбинированных форм, включая крупногабаритные элементы и изделия с высокой степенью точности.
Max. длина гибки
2040 мм
Усилие пресса
66 тонн
Количество станков
1 шт
Max. длина гибки
2560 мм
Усилие пресса
85 тонн
Количество станков
1 шт
Max. длина гибки
3100 мм
Усилие пресса
220 тонн
Количество станков
1 шт
Лучшая цена без колебаний – от 4 рублей за гиб
Мы более 7 лет удерживаем стабильно низкие цены на оказываемые услуги металлообработки. Для этого мы обновили свой парк оборудования высокоскоростными станками, внедрили в операции гибки новые технологии и оптимизировали производственный процесс. ООО «ПРОМЭКС» – крупнейший потребитель инструментов для листогибочных станков в годовом исчислении. Ежедневно мы совершенствуемся и создаем все более привлекательные условия сотрудничества.
Факторы, влияющие на сроки и стоимость гибки листового металла:
- Толщина листа. Для гибки толстых листов нужно больше усилий. При обработке толстолистового металла замедляется опускание балки станка и возрастает общее время операции.
- Длина гиба. От этого фактора зависит число применяемых гибочных инструментов. С увеличением длины гиба возрастает износ инструментов, что неизбежно влияет и на стоимость услуги.
- Масса детали - влияет на время металлообработки.
| Толщина от, мм | Толщина до, мм | Длина от 0 мм | Длина от 501 мм | Длина от 1001 мм | Длина от 2001 мм | Длина от 2701 мм | Длина от 3201 мм |
|---|---|---|---|---|---|---|---|
| 0 | 2,5 | 4,00 | 5,00 | 7,00 | 10,00 | 20,00 | 40,00 |
| 2,51 | 5 | 6,00 | 9,00 | 12,00 | 15,00 | 30,00 | 80,00 |
| 5,01 | 9 | 10,00 | 15,00 | 20,00 | 25,00 | 40,00 | 120,00 |
| 9,01 | 12 | 15,00 | 20,00 | 30,00 | 40,00 | 60,00 | 150,00 |
| 12,01 | 16 | 30,00 | 50,00 | 70,00 | 90,00 | 300,00 | |
| 16,01 | 20 | 50,00 | 100,00 | 300,00 | 500,00 | ||
| Наши цены НЕ зависят от марки материала. | |||||||
Добавочная стоимость на гибку - зависимость цены от массы детали.
| Масса от, кг | Масса до, кг | Цена, руб |
|---|---|---|
| 17 | 20 | 30,00 |
| 20 | 40 | 90,00 |
| 40 | 60 | 120,00 |
| 60 | 80 | 180,00 |
| 80 | 100 | 300,00 |
| 100 | 120 | 600,00 |
| 120 | 140 | 1200,00 |
| 140 | 160 | 1400,00 |
| 160 | 200 | 4000,00 |
Как сделать заказ
Звонок или заявка
Связаться с менеджерами одним
из указанных на сайте
способов
из указанных на сайте
способов
Техническое задание
Предоставить чертёж или эскиз
для расчёта стоимости изготовления
деталей
для расчёта стоимости изготовления
деталей
Согласование
Обсудить подробности заказа,
подписать спецификацию
и договор
подписать спецификацию
и договор
Изготовление
Изготовление и доставка
Мы за индивидуальный подход к каждому
клиенту и строгое соблюдение сроков.
клиенту и строгое соблюдение сроков.
Оставьте заявку - и мы сделаем точный расчёт!
Мы выполняем холодную гибку металла. Она делится на 2 типа:

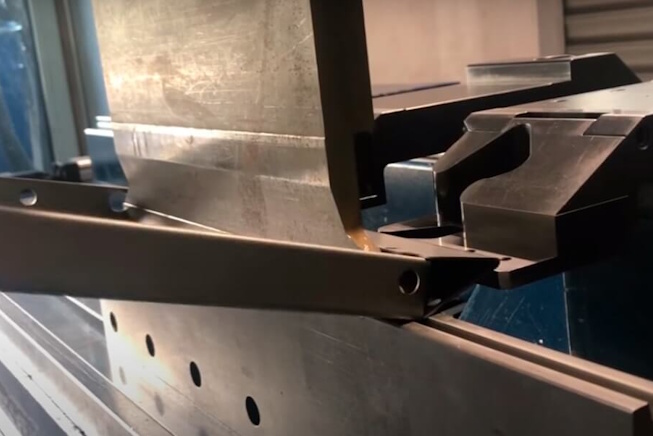

V-образная гибка металла
Свободная (V-образная) гибка
Этот вариант – самый популярный. Выполняется с помощью универсального инструмента: матрица обычно размещается в нижней части пресса, а пуансон фиксируется на балке. Именно пуансон оказывает давление на обрабатываемый лист металла и в тандеме с матрицей выполняет заданные гибы. При сгибании металла пуансон размещается во внутренней области угла гиба, а с внешней стороны находится матрица.
Метод свободной гибки мы применяем для металлических листов толщиной 0,5–16 мм, но точный диапазон толщин зависит от марки металла.
Доступные для этой технологии углы гиба – от 28–300 до 170–1780. Возможно получение и меньших углов, если дополнительно оснастить матрицу инструментом для плющения. Это позволяет дожать угол гиба до величин менее 280. Плющению подлежит листовой металл толщиной 0,5–2,5 мм.
При мелкосерийном производстве выгодно применять свободную гибку, поэтому наши конструкторы отдают ей предпочтение при расчете заказов. Благодаря такому подходу мы устанавливаем на гибку листового металла привлекательные цены, одни из самых низких в стране.

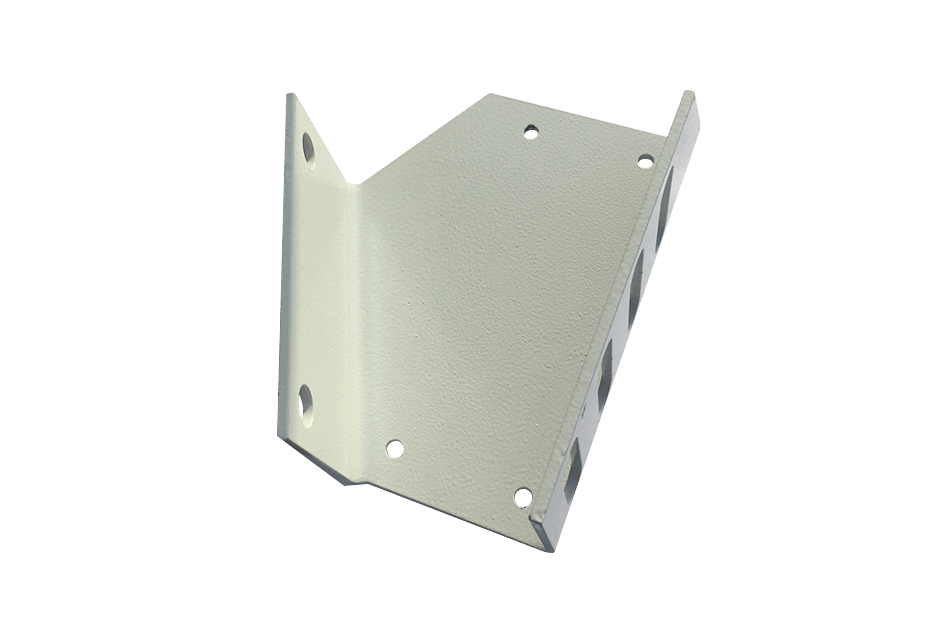

Листогибочные работы по металлу
Калибровка (штамп)
Способ калибровки менее востребован из-за более высокой стоимости услуги. Она обусловлена применением особого штампующего инструмента. Специально для выполнения конкретной операции гибки производятся отдельные матрица и пуансон. Изготовление специальной оснастки ощутимо отражается на цене изделий. Поэтому по технологии калибровки рационально производить средние и крупные серии продукции.
Преимущества этого метода:
- Возможность выполнения на 1 пресс совокупности гибов, в т. ч. получение Z-гиба с малым плечом (4–5 мм).
- Применимость на узкой области заготовки. К примеру, если нужно изготовить швеллер 30х10х30 мм, свободная гибка задачу не решит.
- Точность. Калибровка позволяет получать высокоточные детали из листового металла.
Гибочное оборудование ООО «ПРОМЭКС» обеспечивает точность до 0,05 мм.

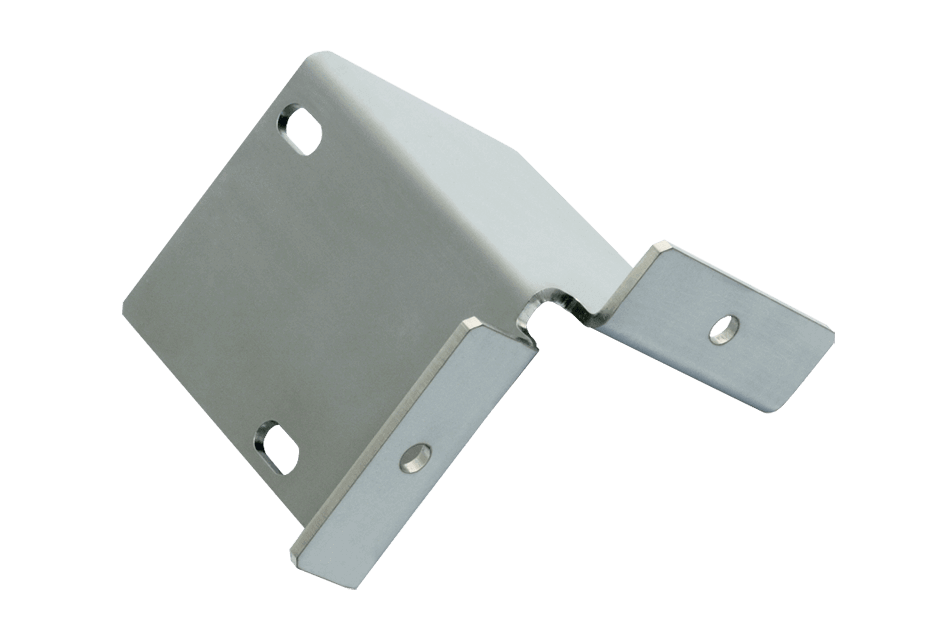

Гибка металла любой сложности

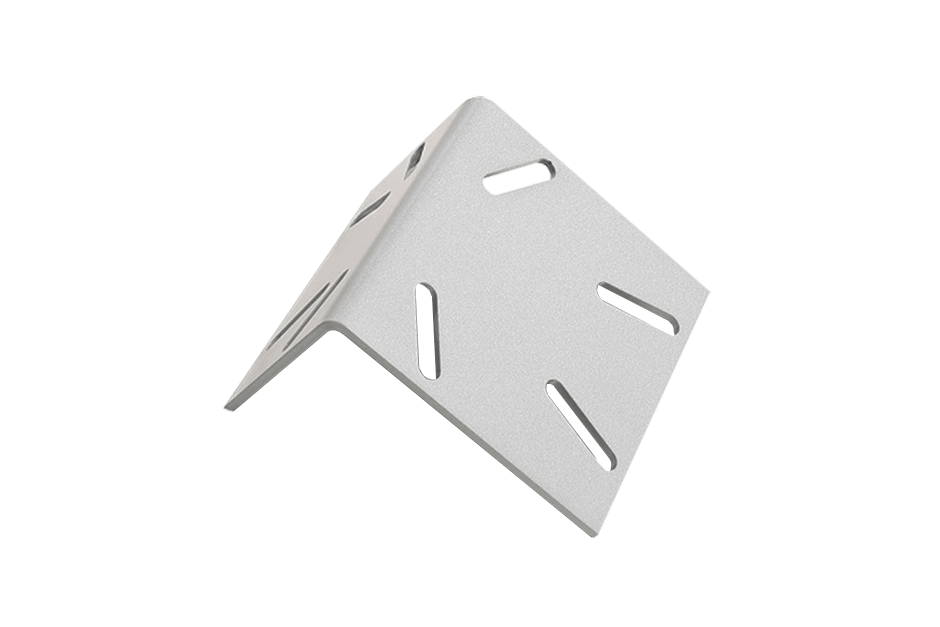

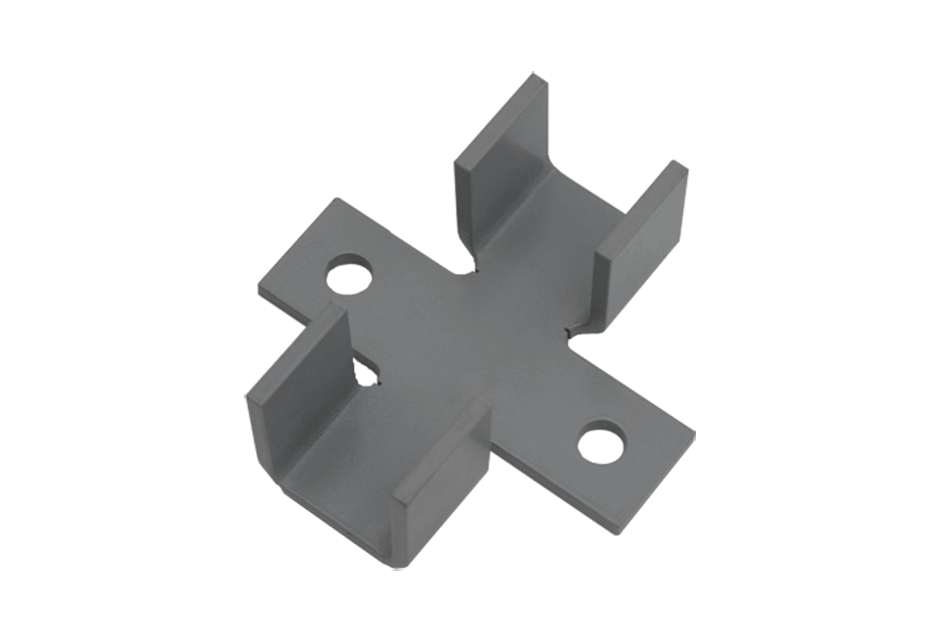

Соединительный элемент

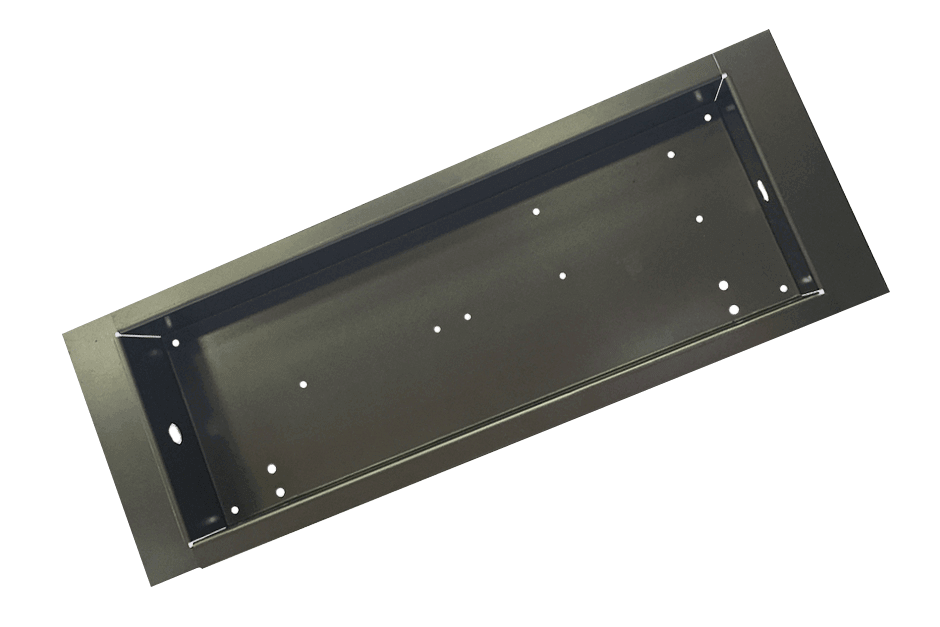

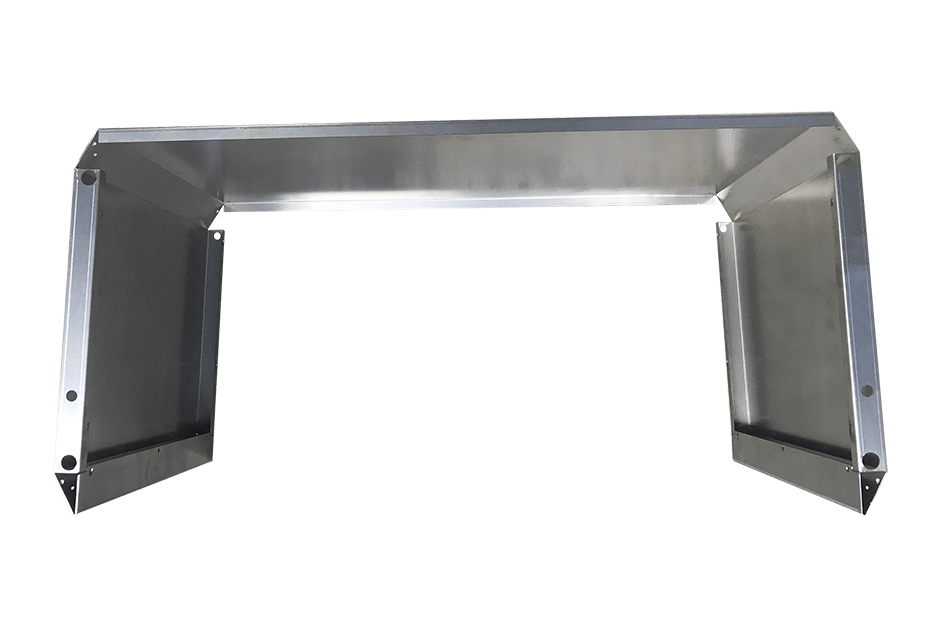

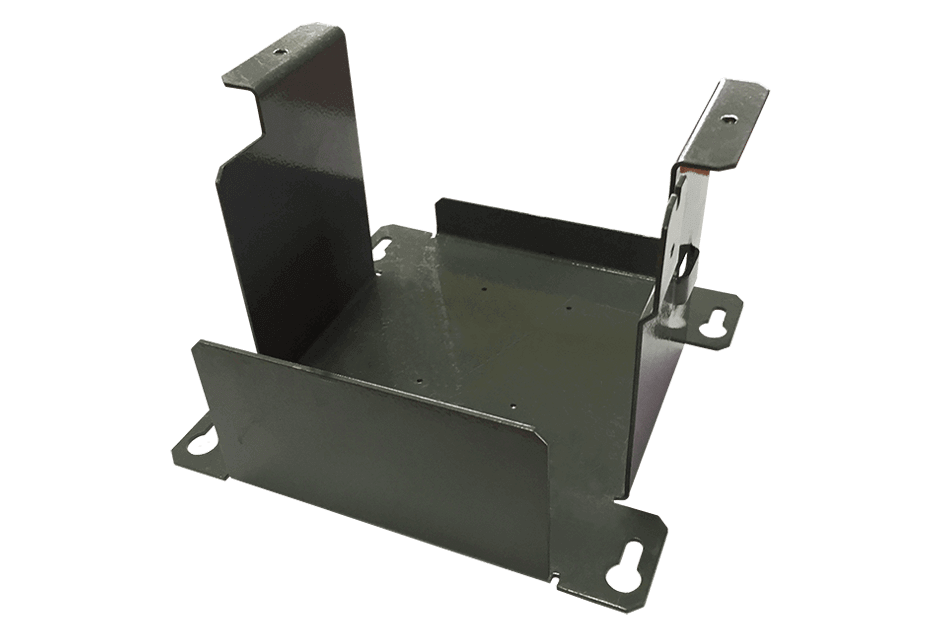

Гибка корпуса

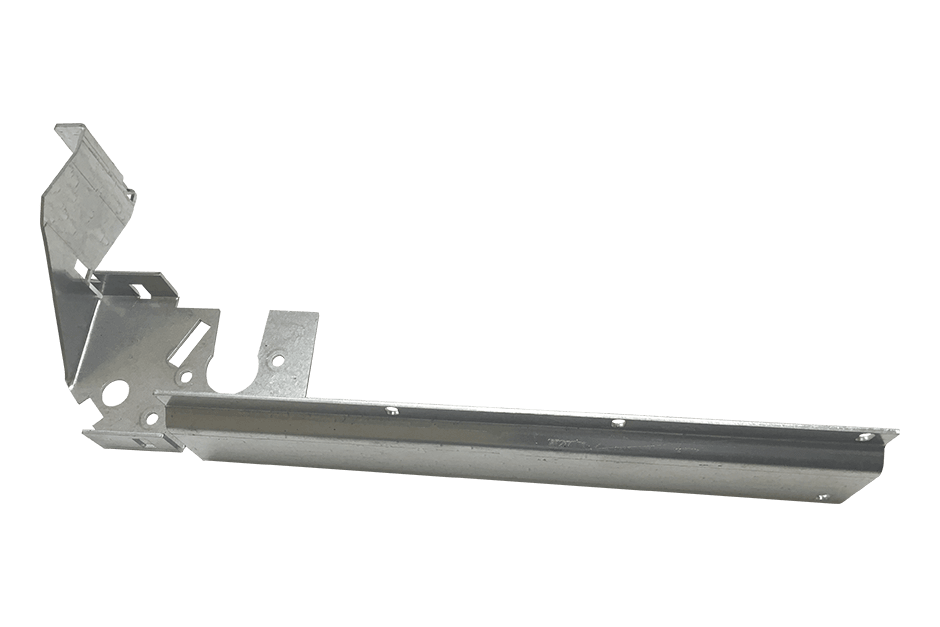

Сложная гибка металла
Гибка кожуха

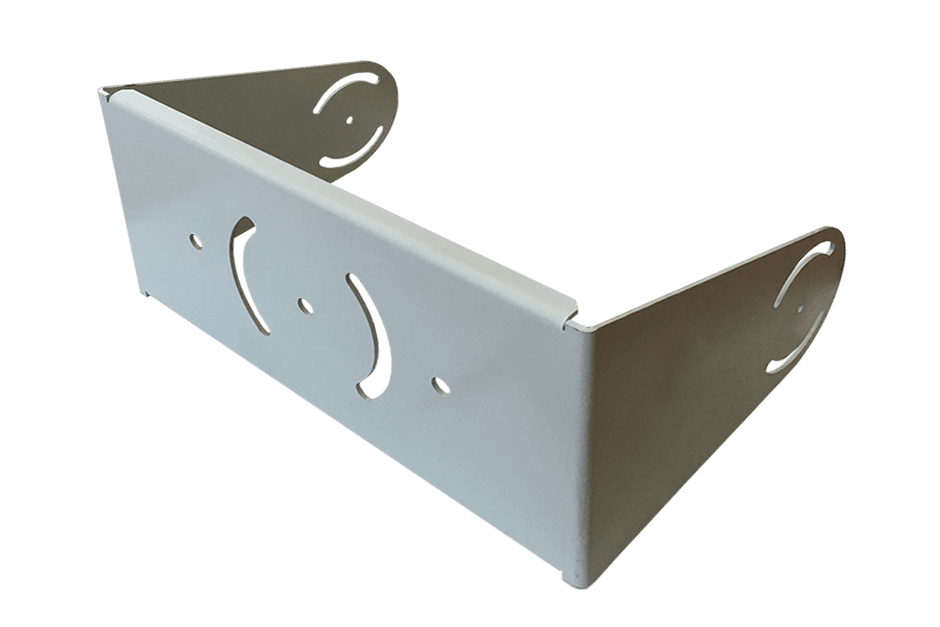

Скоба
Производство крепежей

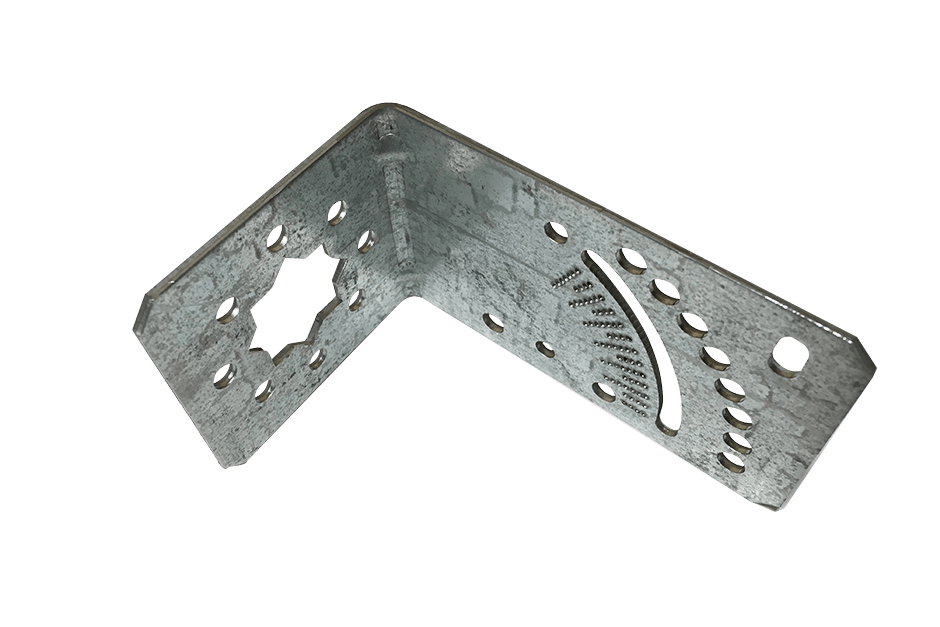

Кронштейн
Корпус прибора

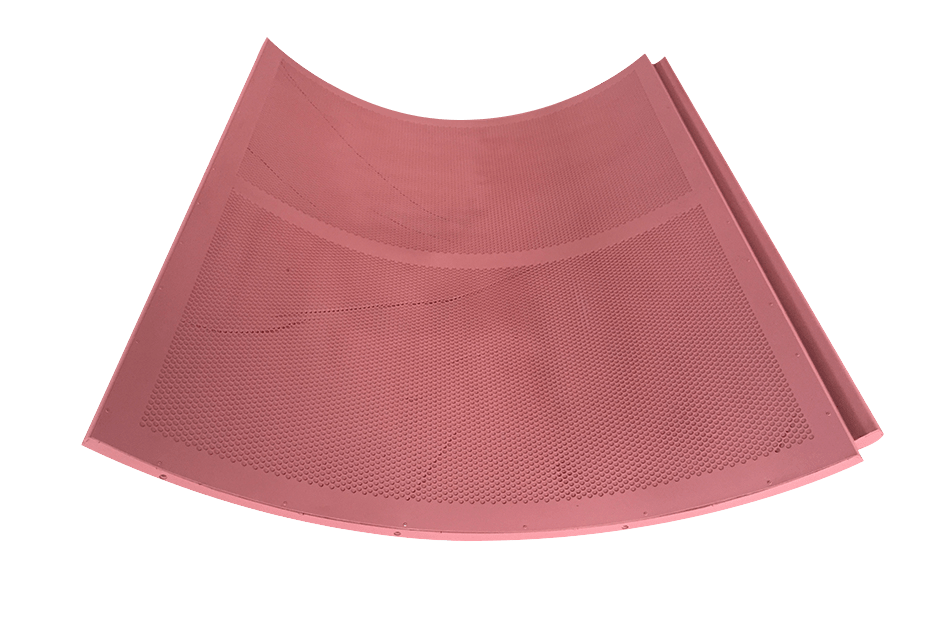

Радиусный шумоизоляционный кожух
Стеллаж для гибочных инструментов
Тонкости технологии
Металлы для гибки
- Черные металлы. Повсеместно их широко используют для изготовления гибочных деталей. Причина такой популярности – в минимальной стоимости получаемой продукции. Преимущественно для гибки применяются стали низко- и среднеуглеродистых марок.
- Оцинковка. Отличается от черных металлов наличием цинкового покрытия. Нанесенный слой цинка выполняет защитно-декоративные свойства. Он оберегает материал от коррозии и придает ему привлекательный вид, позволяя обойтись без покраски.
- Нержавейка (стальные сплавы с содержанием никеля) Многие ее марки допускают гибку. Станки «ПРОМЭКС» позволяют обрабатывать листы этих марок в диапазоне толщин 0,5–12 мм. По сравнению с обработкой черных металлов, для сгибания никельсодержащих сплавов нужно прикладывать больше усилий. Поэтому есть ограничения по обработке длинных заготовок.
- Сплавы алюминия. Они сложны и требовательны в обработке, но огромный опыт наших специалистов позволяет успешно гнуть алюминиевые листы. При их обработке применяются матрицы с широкими ручьями, чтобы не допустить разрывов материала в области сгиба. Уделяется внимание и другим нюансам, включая возраст материала: чем он старше, тем сложнее гнется.
- Медь. Мы используем для гибки медь 6 видов, толщиной 0,4–10 мм.
- Латунь. Гнем листы некоторых марок, в диапазоне 0,5–10 мм.
- Титан. Преимущественно сгибаем тонкие листы, в пределах 0,5–3 мм.
«Правило 8» или формула идеальной гибки
Чтобы избежать дефектов в области сгиба, матрицу нужно брать в 8 раз толще, чем сама заготовка. Так, для листа толщиной 1 мм берем V8, для листа 1,5 мм нужна матрица V12 и т.д. При неправильном выборе матрицы, особенно при обработке цветмета, в области сгиба появляются микротрещины и разрывы.
Для некоторых материалов холодная гибка категорически не подходит. В их числе углеродистые стали 40 и 45, класс инструментальных сталей, латунь ЛС5-1, алюминиевые сплавы Д16, Д16БТ, АМг5 и АМг6.
Расположение волокон в цветных металлах
Этот фактор имеет значение при обработке медных, латунных, алюминиевых и титановых заготовок. Раскрой таких материалов нужно производить с учетом правильного направления волокон в листе. Линии будущих сгибов рекомендуется размещать перпендикулярно волокнам. Иначе возрастает риск порыва заготовок в процессе гибки.
Изготовление металлоизделий с помощью гибки
Металлический подвес
Изготовление кронштейнов
Гибка металлических панелей
Формирования ребра жесткости
Производство кронштейнов
Закладная
Деталь электротехнического шкафа
Металлическое основание

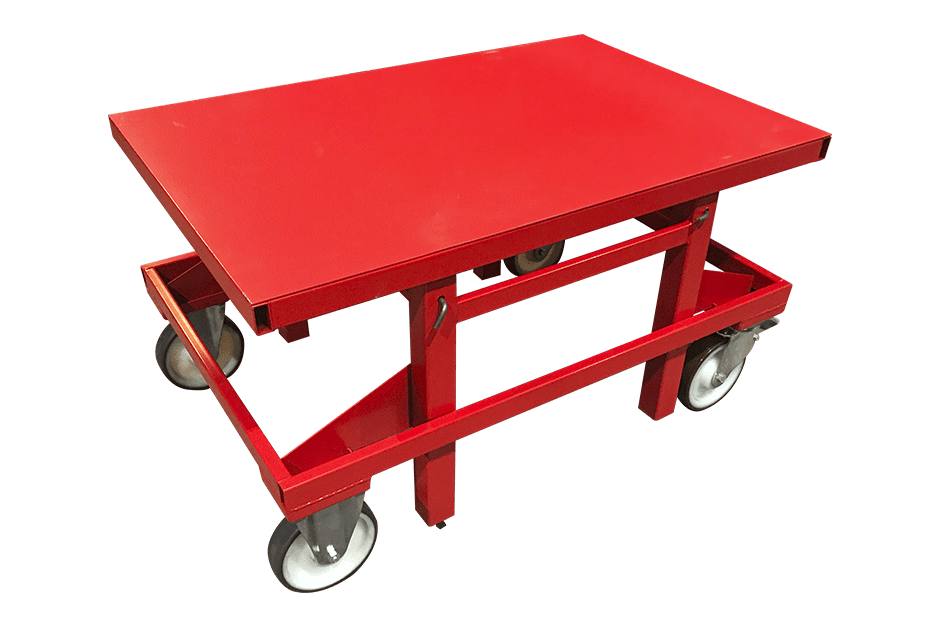

Телескопическая тележка оператора

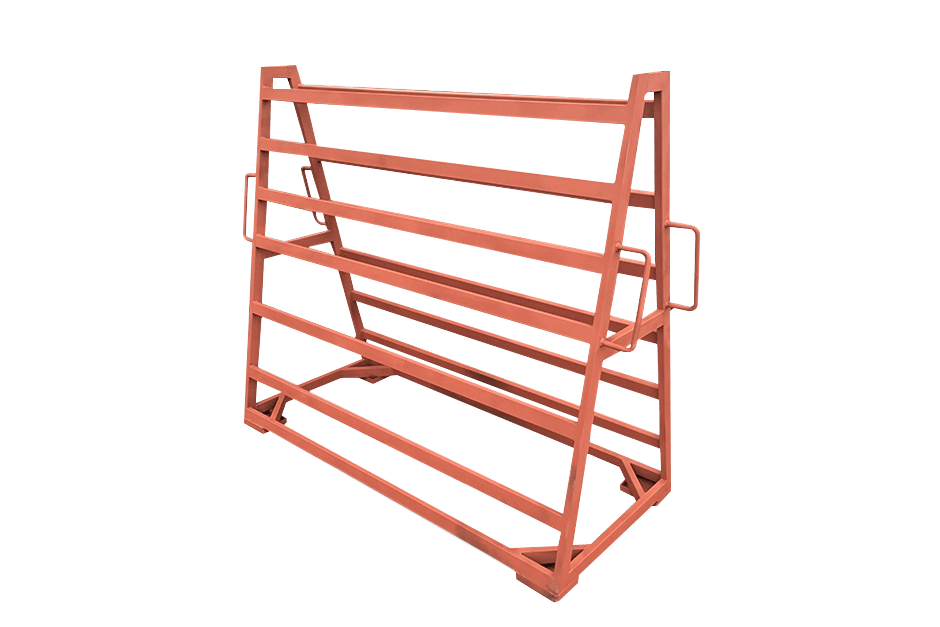

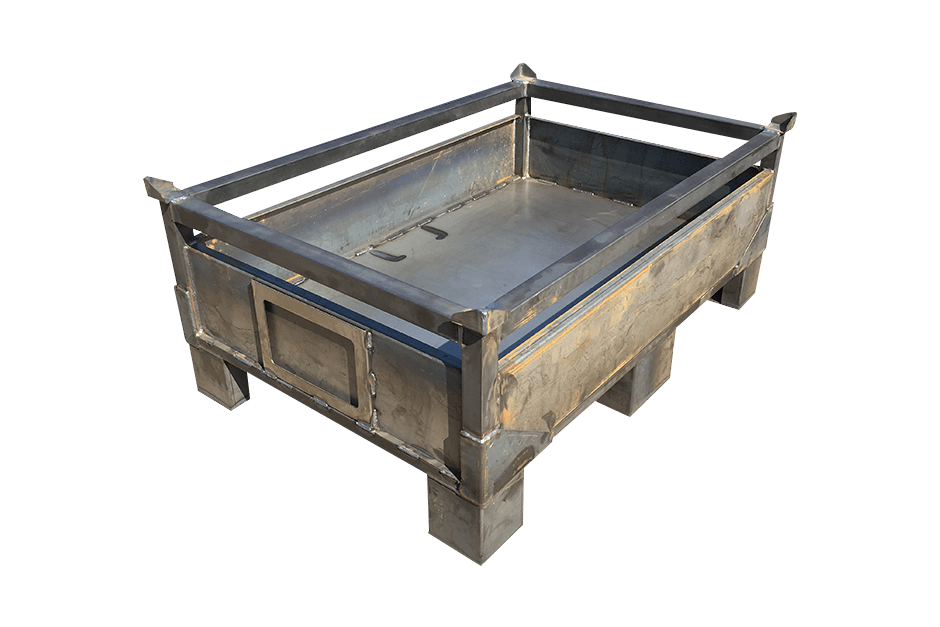

Оборотная тара
5 причин почему цены на гибку листового металла у нас одни из самых низких в России
Детали по чертежам заказчика
- Колоссальный опыт конструкторов и технологов. В процессе изготовления миллионов деталей они научились быстро решать любые производственные задачи, используя современное оборудование и наиболее выгодные технологические подходы.
- Оптимизация благодаря конвейерной загрузке и непрерывному потоку заказов. Рациональное распределение издержек между многочисленными клиентами. В результате снижается стоимость работ по каждому заказу.
- Большой парк оборудования – порядка 20 гибочных станков и множество инструментов для решения востребованных задач. На нашем предприятии 99% заказов по свободной гибке выполняется с помощью имеющихся инструментов. Гибка металла на заказ без индивидуального изготовления матриц и пуансонов положительно отражается на цене услуги.
- Оптимизированный труд технологов и конструкторов. Экономия человеко-часов благодаря автоматизированному расчету стоимости и минимальному привлечению специалистов.
- Налаженная логистика в системе производственных мощностей. На нашем предприятии непрерывно проходят обработку тысячи деталей от многих заказчиков. В общем потоке детали перемещаются в рамках заводских мощностей, поэтому логистические издержки распределяются между многочисленными заказчиками. Этот факт также обеспечивает значительную экономию.
У нас уникальная производственная база в России, включая гибочные станки TRUMPH
- Высокоскоростные станки TRUMPF TRUBEND 7036 с длиной гиба до 1 м. Им по плечу гибка металла любой сложности, а высокая производительность обеспечивает ощутимую экономию.
- Универсальные станки с длиной гиба до 3,2 м и оптимальными сроками обработки.
- Спецстанки с допустимой длиной заготовок до 4,4 м.
- Панелегиб TRUMPF TRUBEND CENTER 5030, работающий без меняющегося инструмента и обеспечивающий точность до 0,05 мм. Благодаря автоматическим настройкам, он способен гнуть металл без применения вспомогательной оснастки. Высокая точность достигается за счет лазерного замера угла гиба.
| Наименование станка | Максимальная длина гибки, мм | Точность, мм | Усилие пресса, тонн |
|---|---|---|---|
| AMADA HFT 100-3 | 3 000 | 0,05 | 100 |
| AMADA HFE 220-3 с ЧПУ | 3 100 | 0,05 | 220 |
| TRUMPF TRUBEND 5130X | 3 230 | 0,05 | 130 |
| TRUMPF TRUBEND CENTER 5030 | 3 123 | 0,05 | 30 |
| TRUMPF TRUBEND 5170 | 3 230 | 0,05 | 170 |
| TRUMPF TRUBEND 5320 | 4 420 | 0,05 | 320 |
| TRUMPF TRUBEND 7036 | 1 020 | 0,05 | 36 |
| TRUMPF TRUMABEND V85 | 2 550 | 0,05 | 85 |
| TRUMPF TRUMABEND V85SX | 2 550 | 0,05 | 85 |
Важно: за последнее десятилетие мы накопили и проанализировали подробную статистику по многочисленным маркам металла и всем изготавливаемым деталям. Эта информация помогает нам находить и использовать лучшие технологические решения – самые эффективные и экономически выгодные.
