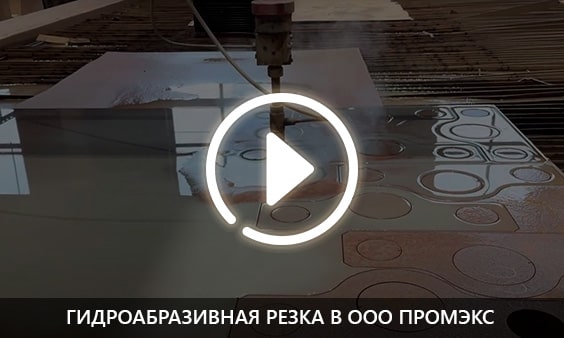

Гидроабразивная резка металла
фотоотчет с места работ

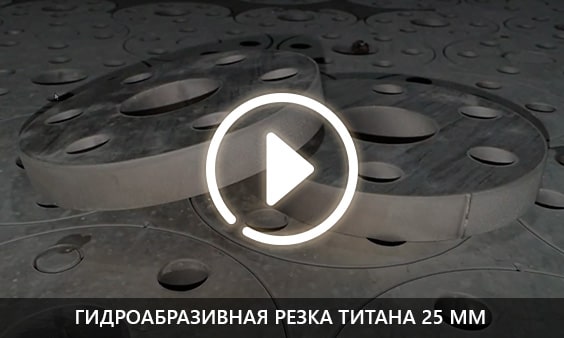

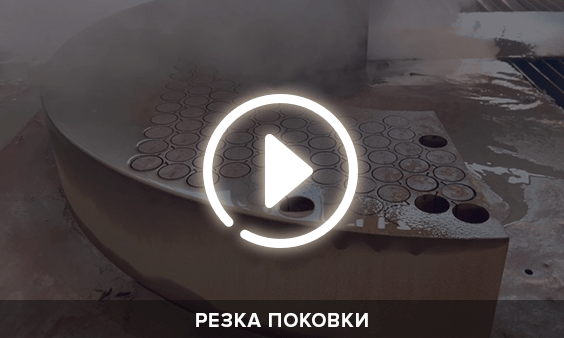

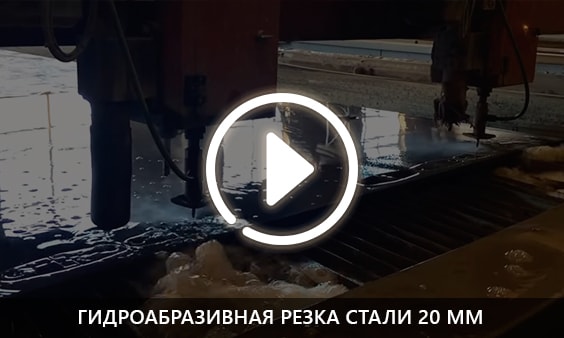

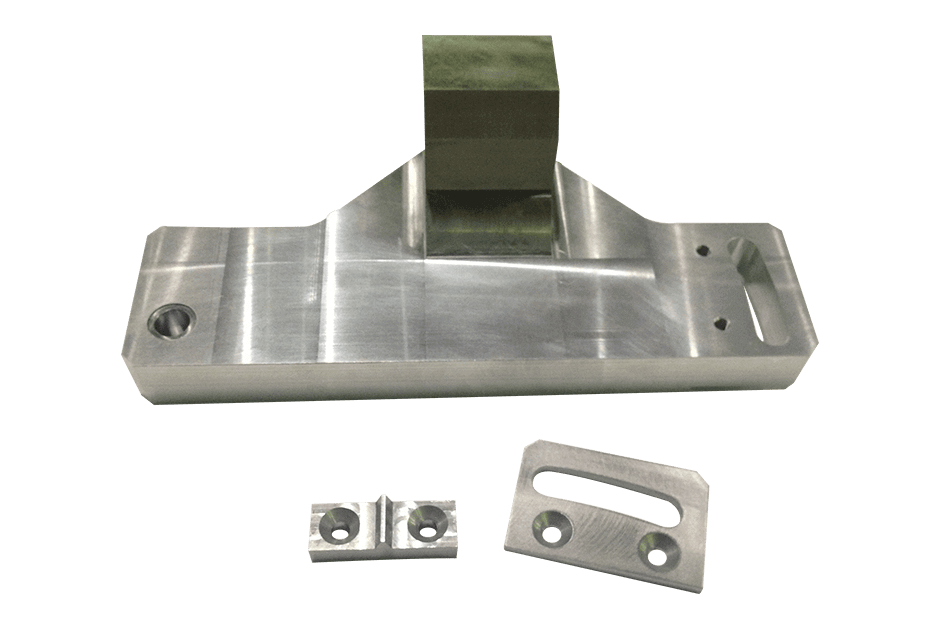

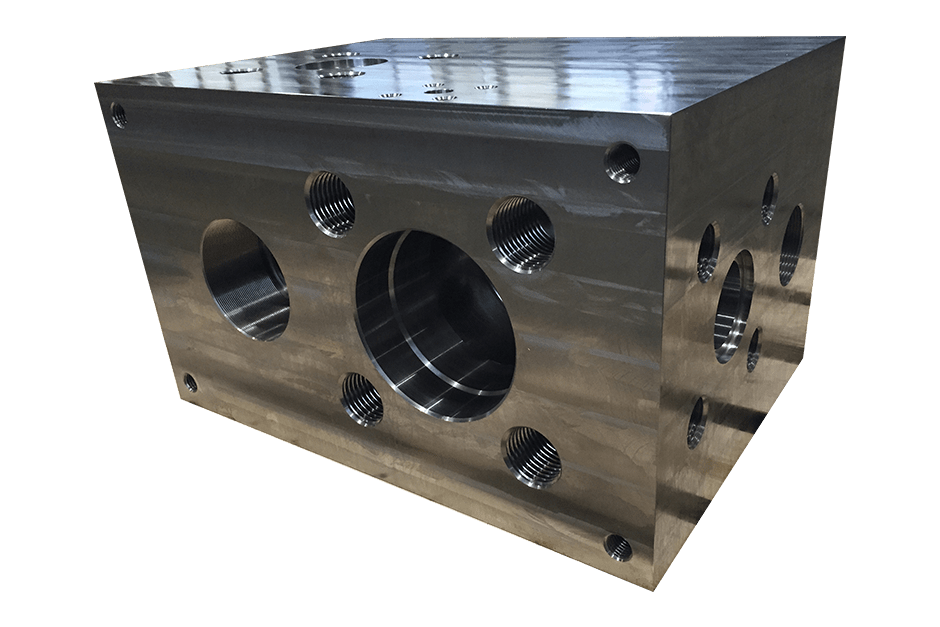

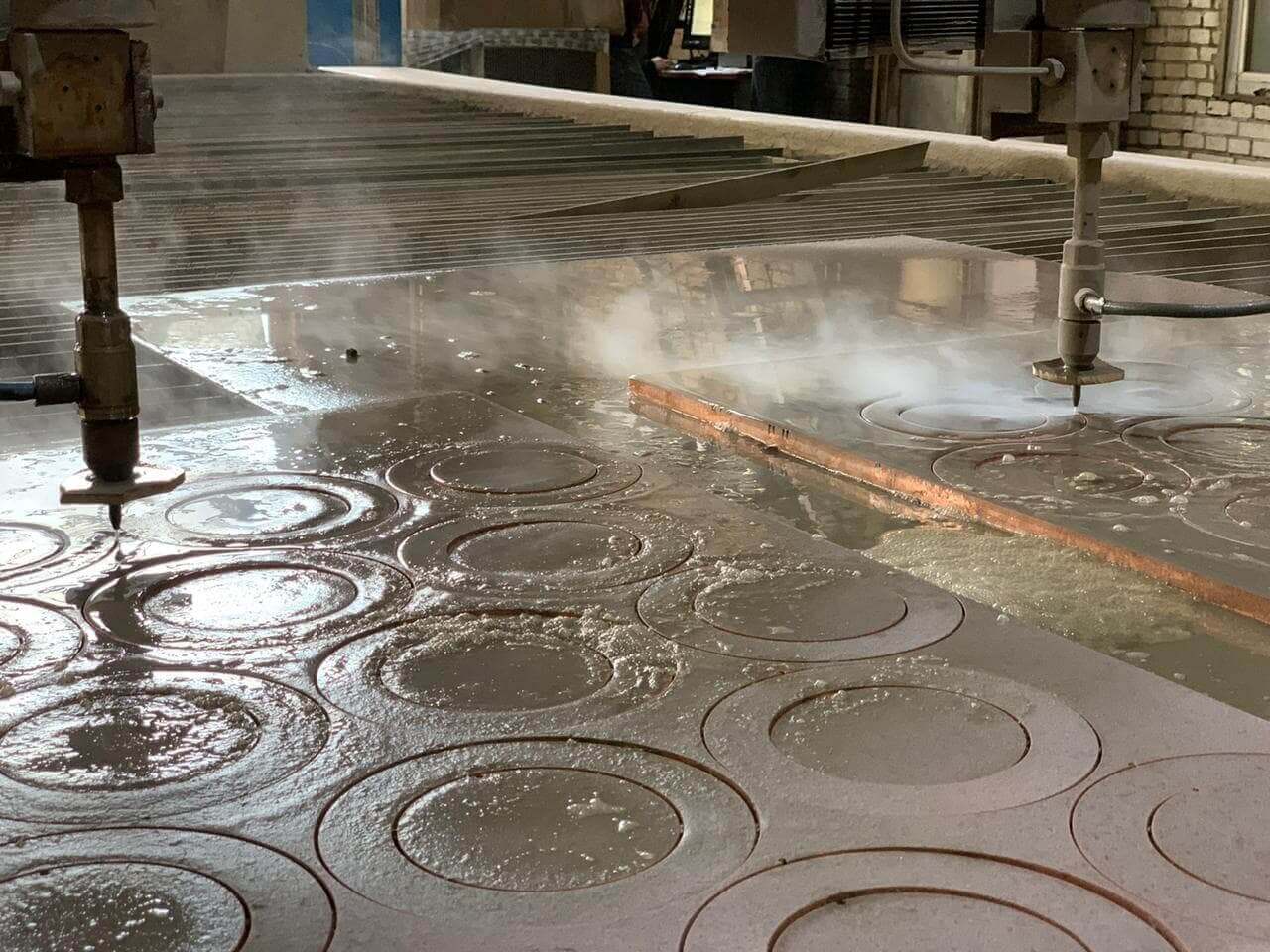

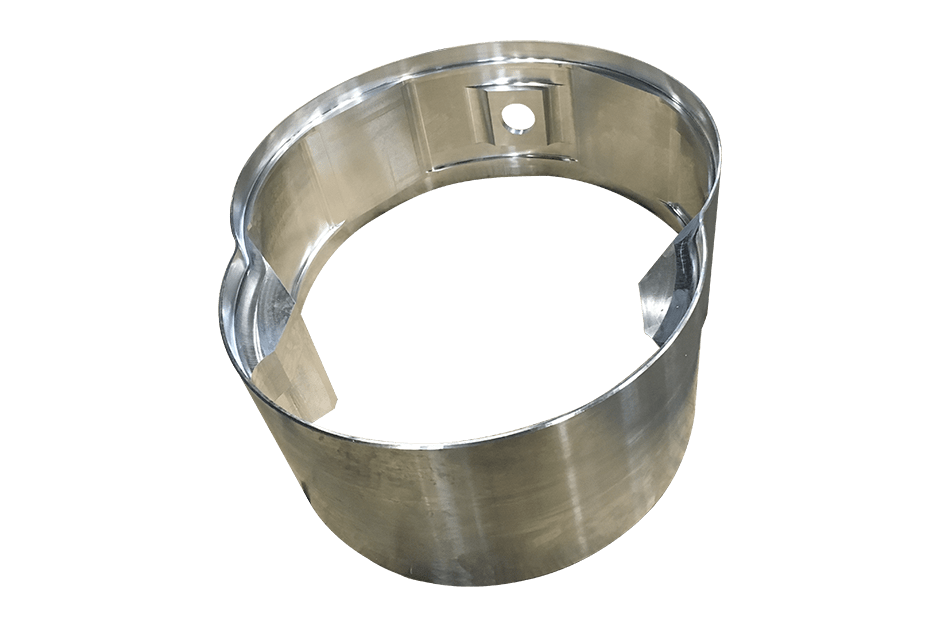

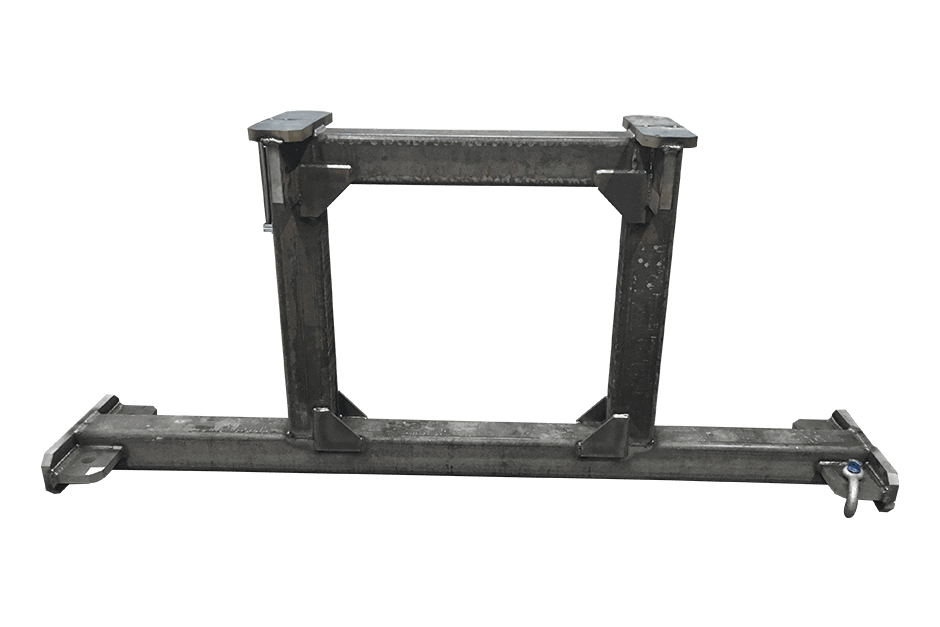

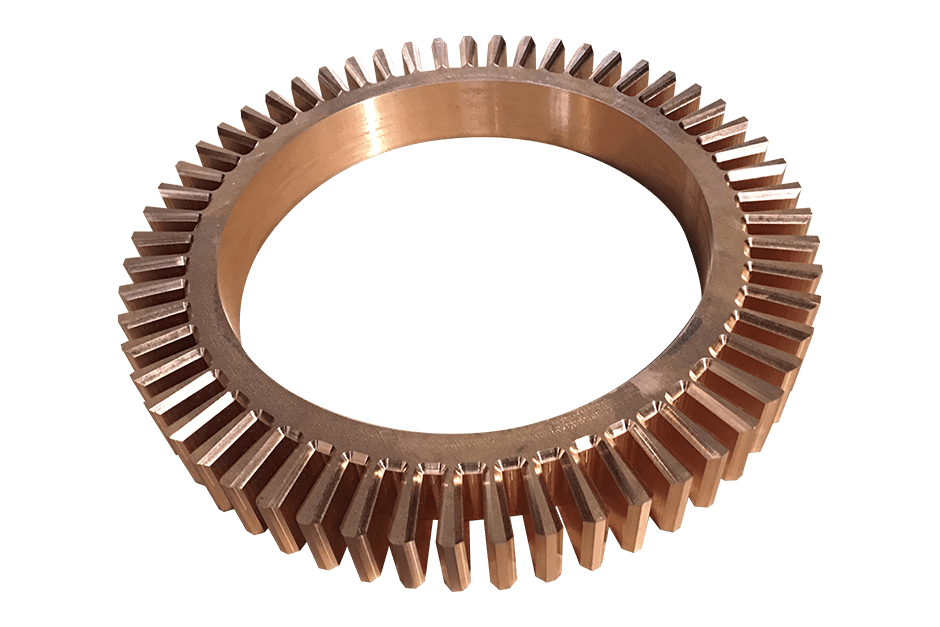

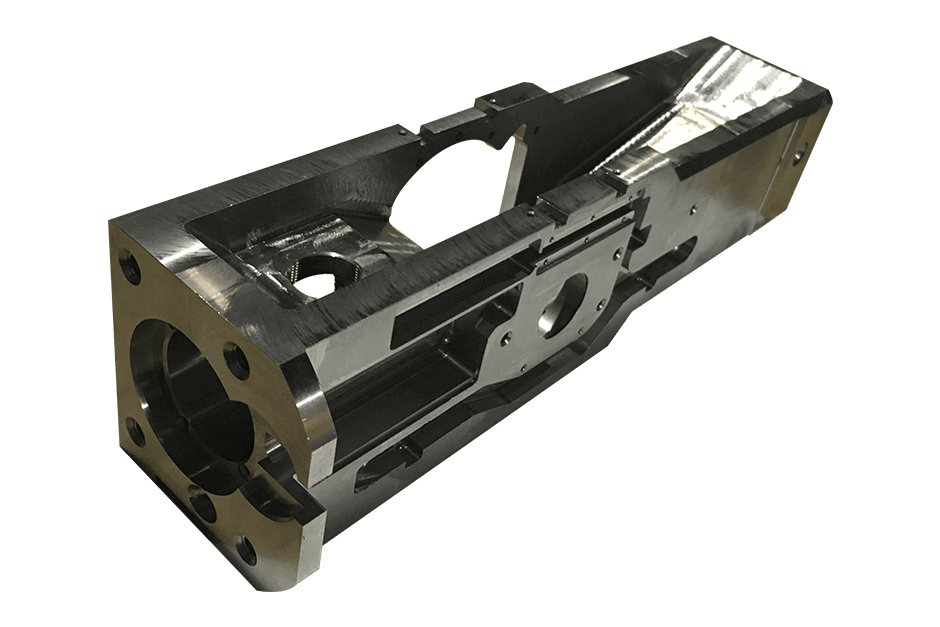

Примеры работ гидроабразивной резки
смотреть все работы
Резка водой, гидроабразивная резка, ГАР, гидрорезка - такие названия имеет процесс резки материала под воздействием воды и абразива.
Технология гидроабразивной резки металлов водой
Основа гидроабразивной резки – эрозионное воздействие смеси воды и абразивного материала на металл. Происходит этот процесс под огромным давлением, которое отвечает за создание сверхбыстрого водного потока. С физической точки зрения, действие данного механизма сосредоточено на отрыв и унос из полости реза элементов материала быстрым потоком твердофазных частиц. Состоит данная технология из этапов:
- под большим давлением осуществляется подача воды в очень прочный резервуар;
- заполнение этого ж резервуара абразивом (чаще всего, в подобных операциях используется мельчайшие частицы песка);
- получившийся раствор отправляется в сопло;
- струя начинает взаимодействовать с металлом.
Подобный подход значительно увеличивает качество резки и скорость процесса, который абсолютно автоматизирован. Стоит отметить, что подобный способ резки позволяет значительно опережать по скорости плазменную обработку материалов. При этом, качество среза может повторить только лазер.
Преимущества гидроабразивной резки металла
- Широкий диапазон раскраиваемых листов;
- Прецизионная точность раскроя;
- Резка сложных контуров;
- Высокая скорость резания.
Резка водой происходит под напором водной струи, которая подается под высоким давлением. Причем при резке не происходит деформации материала, потому что механическое воздействие на материал происходит на микроуровне. Термическое влияние на кромку реза отсутствует!
Цена гидроабразивной резки металла от 15 руб. за метр.
| Толщина, мм | Цена гидроабразивной резки алюминия, руб/м | Цена гидроабразивной резки меди, руб/м | Цена гидроабразивной резки нержавейки, руб/м | Цена гидроабразивной резки черной стали, руб/м | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RZ2 | RZ40 | RZ60 | RZ2 | RZ40 | RZ60 | RZ2 | RZ40 | RZ60 | RZ2 | RZ40 | RZ60 | |
| 2 | 42,72 | 27,61 | 19,10 | 77,27 | 57,50 | 42,97 | 91,64 | 70,31 | 53,77 | 91,26 | 69,96 | 53,47 |
| 3 | 47,83 | 29,66 | 21,13 | 95,76 | 67,15 | 48,14 | 118,86 | 85,30 | 62,11 | 118,22 | 84,79 | 61,72 |
| 5 | 54,32 | 34,82 | 23,62 | 125,89 | 80,69 | 54,72 | 169,08 | 108,40 | 73,52 | 167,80 | 107,58 | 72,96 |
| 8 | 102,67 | 65,82 | 44,64 | 161,05 | 103,25 | 70,03 | 319,64 | 204,91 | 138,96 | 317,11 | 203,35 | 137,90 |
| 10 | 139,10 | 89,15 | 60,47 | 237,94 | 152,52 | 103,44 | 433,12 | 277,54 | 188,24 | 429,86 | 275,44 | 186,84 |
| 12 | 178,34 | 114,35 | 77,56 | 322,22 | 206,60 | 140,12 | 555,06 | 356,05 | 241,38 | 551,24 | 353,22 | 239,64 |
| 16 | 264,68 | 169,64 | 115,07 | 413,42 | 264,85 | 179,70 | 823,45 | 527,96 | 358,28 | 816,73 | 523,82 | 355,42 |
| 18 | 311,20 | 199,60 | 135,34 | 612,86 | 393,12 | 266,63 | 969,01 | 621,43 | 421,26 | 962,02 | 616,64 | 418,18 |
| 20 | 360,22 | 230,80 | 156,58 | 721,08 | 462,12 | 313,63 | 1121,00 | 718,49 | 487,45 | 1111,67 | 713,36 | 483,91 |
| 25 | 491,04 | 314,87 | 213,55 | 833,75 | 535,03 | 362,83 | 1527,48 | 980,88 | 664,79 | 1 515,91 | 973,73 | 659,30 |
| 30 | 634,24 | 406,70 | 275,81 | 1136,93 | 728,96 | 494,69 | 1971,43 | 1266,46 | 858,80 | 1961,76 | 1254,54 | 851,48 |
| 40 | 955,13 | 611,93 | 415,14 | 1471,32 | 941,65 | 639,30 | 2964,44 | 1905,72 | 1290,97 | 2942,65 | 1887,73 | 1282,69 |
| 50 | 1316,45 | 844,31 | 572,53 | 2211,05 | 1419,14 | 962,02 | 4083,67 | 2632,90 | 1786,61 | 4083,67 | 2615,69 | 1770,79 |
| 60 | 1725,00 | 1105,52 | 749,44 | 3054,96 | 1961,76 | 1329,56 | 5336,00 | 3450,00 | 2326,74 | 5336,00 | 3420,52 | 2313,30 |
| 70 | 2175,00 | 1389,59 | 943,87 | 4002,00 | 2565,38 | 1732,46 | 6783,05 | 4350,00 | 2942,74 | 6670,00 | 4303,22 | 2921,17 |
| 80 | 2668,00 | 1702,98 | 1156,64 | 5002,50 | 3227,42 | 2186,88 | 8337,50 | 5336,00 | 3605,40 | 8167,34 | 5265,79 | 3573,22 |
| 90 | 3201,60 | 2052,31 | 1389,59 | 6156,92 | 3962,38 | 2685,91 | 10005,00 | 6352,38 | 4303,22 | 9760,98 | 6352,38 | 4303,22 |
| 100 | 3775,48 | 2425,45 | 1640,16 | 7411,12 | 4764,29 | 3227,42 | 11770,58 | 7550,94 | 5130,77 | 11770,58 | 7411,12 | 5065,82 |
Минимальная стоимость заказа составляет 3000 рублей
Спектр услуг по гидроабразивной резке материалов:
- гидроабразивная резка камня: гранита, мрамора, оникса и пр;
- гидроабразивная резка углеродного волокна;

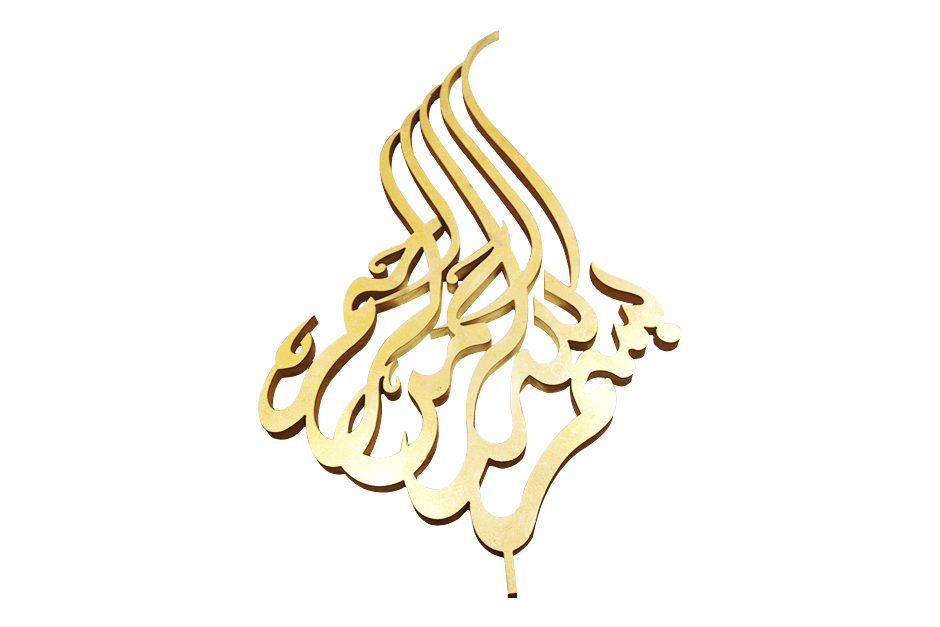

- гидроабразивная резка стали всех марок: нержавейки; меди, бронзы, латуни, алюминия, титана;
- гидроабразивная резка различных сплавов;
- гидроабразивная резка текстолита;
- гидроабразивная резка оргстекла;
- гидроабразивная резка паронита;
- гидроабразивная резка акрила;
- гидроабразивная резка плитки;
- гидроабразивная резка композитов;

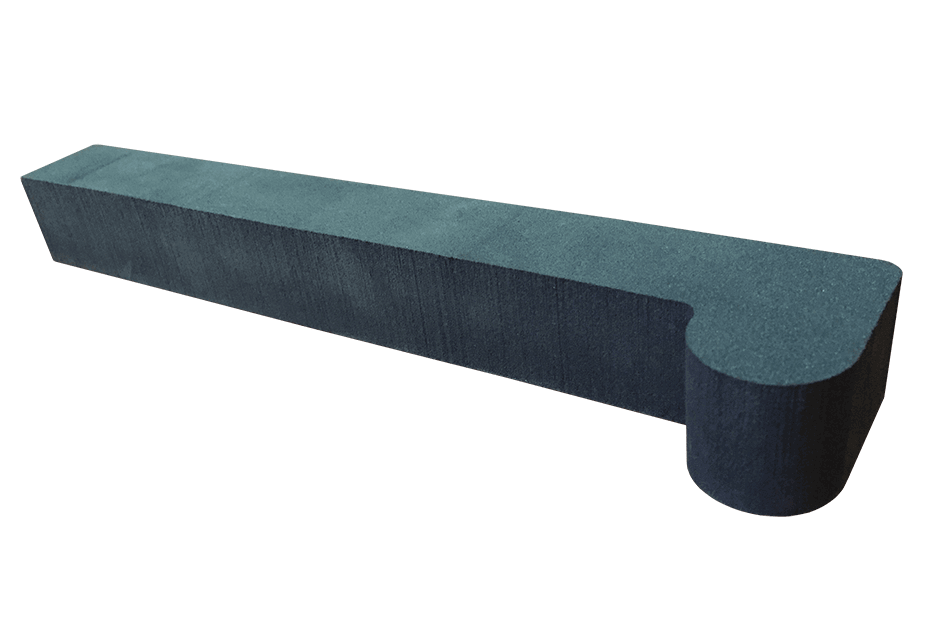

- гидроабразивная резка резины;
- гидроабразивная резка пластика.

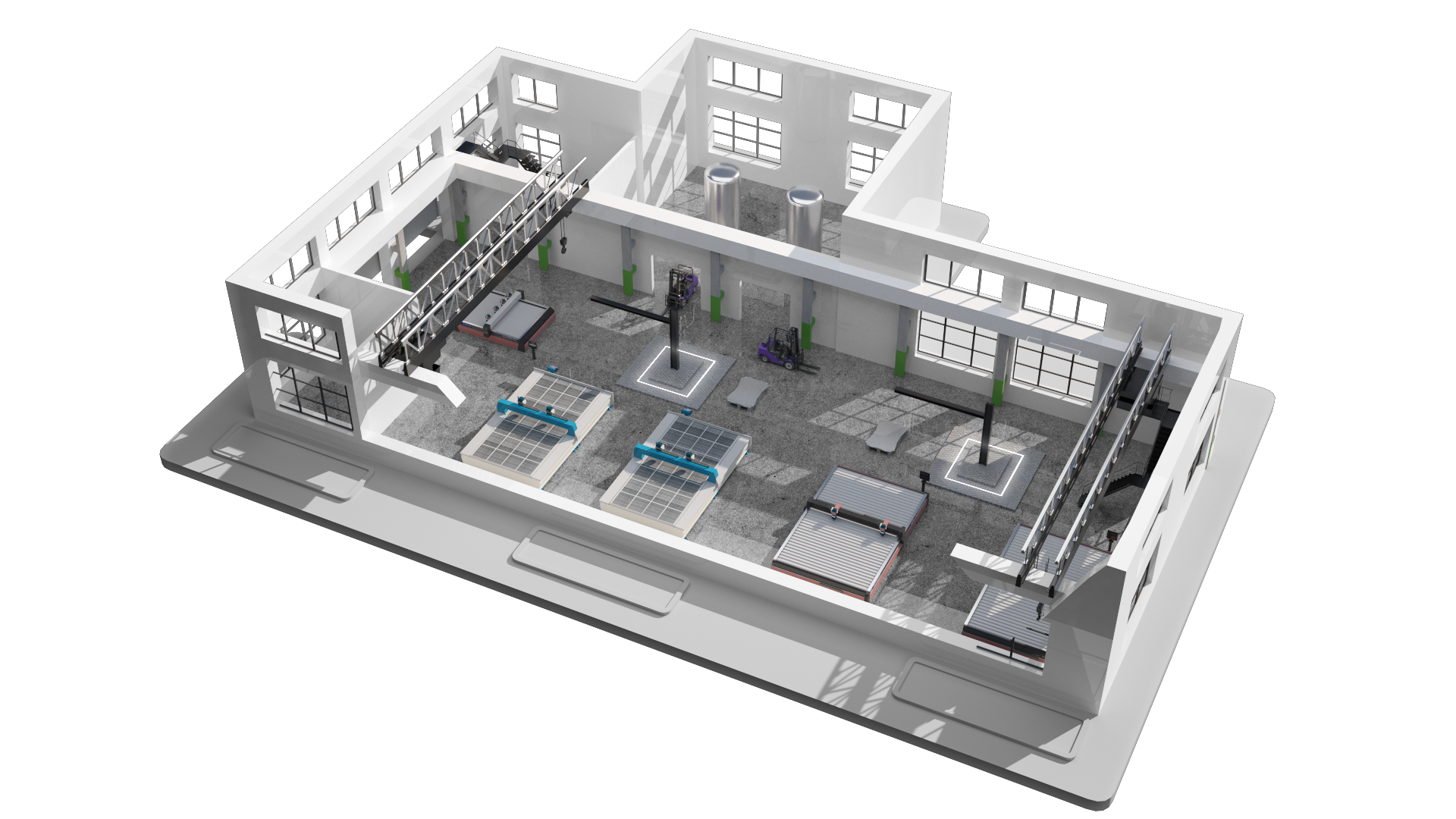

Наши гидроабразивные станки
| Наименование станков | Размер рабочего стола, мм | Кол-во режущих голов | Максимальная толщина раскраиваемого материала, мм |
|---|---|---|---|
| MODULA SOLID 1 3060 AWJ | 6000х3000 | 2 | 500 |
| MODULA SOLID 1-2040 AWJ | 4000х2000 | 4 | 500 |
| WATERJET | 6000х3000 | 2 | 500 |
Применение гидрорезки и гидроабразивной резки
Для того чтобы детально разобраться, где именно применяются эти две технологии, стоит ознакомиться с таблицей ниже.
| Тип резки | Тип материала, на который рассчитана резка | Примеры материалов |
|---|---|---|
| Гидроабразивная | Твердый |
|
| Гидрорезка (применяется только вода, без абразивных элементов) | Мягкий, пищевая продукция |
|
Как гидрорезный, так и гидроабразивный способ имеет возможность вырезать невероятные формы и контуры, при этом, края пропила остаются не задетыми.
Какие материалы необходимы при гидрорезке
В процессе гидрорезки очень часто необходимы вспомогательные элементы, которые также называют дополнительные устройства.
| Дополнительные устройства | Основная характеристика |
|---|---|
| Система подготовки воды | Главным предназначением этой системы является смягчение воды и ее очистка от различных примесей, которые способствуют разрушению сопла и уплотнителей, отвечающих за высокое давление. Также, данная система может обеспечить запасной резерв воды, ее температуру, а также давление при подаче в насос. Иногда выполняет функцию охладителя. |
| Защитная система | Не дает столкнуться режущей головке с материалом при неровной поверхности. |
| Система контроля над высотой, на которой находится режущая головка | Это позволяет стабильно удерживать минимальную дистанцию между заготовкой и режущей головкой, что уменьшает сроки выполнения и увеличивает точность работы. |
| Оптический локатор | Состоит из микро-видеокамеры, которая не боится воды и способна четко определить координаты всех точек на заготовке, и программы, предназначение которой заключается в пересчете координат этих точек после смещения или переустановки изделия. |
| Система контроля над количеством воды в ванне | Предназначение этой системы заключается в поднятии или опущении уровня воды в процессе резки и по его окончанию. |
| Система удаления дополнительных компонентов | Устраняет ненужные вспомогательные элементы. |
Чем отличаются лазерная, гидроабразивная и плазменная резка
Многие задаются вопросом: «так чем же отличаются основные способы резки?». Следующая таблица поможет во всем разобраться.
| Плазменная резка | Лазерная резка | Гидроабразивная резка | |
|---|---|---|---|
| Способ резки | Расплавление посредствам струи плазмы | Сквозное прожигание лазерным лучом | Разрушение структуры водяной струей |
| Материалы | В основном – металлы (сталь, нержавейка, алюминий) | Чаще всего металлы (сталь, нержавейка, алюминий) | Любые |
| Максимальная толщина заготовки | Не более 2-3 дюймов = 5-7,5 см (зависит от материала) | Чаще всего 1 дюйм = 2,54 см, бывает меньше (зависит от материала) | До 24 дюймов = 60 см. Существует ограничение по оси Z |
| Точность вырезаемой детали | До 0,01 дюйма | До 0,001 дюйма | До 0,001 дюйма |
| Настройка станка | Разная для всех заготовок | Разные параметры и используемые газы для разных материалов | Стандартная для всех материалов |
Заказать гидроабразивную резку металла
Сотрудники Промэкса готовы ответить на любой ваш вопрос, касающийся реализуемой услуги.
Благодаря новому и большому парку гидроабразивных станков, услугу по гидрорезке произведем быстро, качественно и по наилучшей цене. Стоимость заказа зависит от материала, объемов, срока, качества реза. Цену на гидроабразивную резку можно посмотреть в специальном разделе на сайте. Для удобной работы рекомендуем скачать прайс-лист на гидроабразивную резку.
Также вы можете отправить нам свою заявку, приложив схему чертежа изделия, которое вы хотите получить. Менеджеры свяжутся с вами, уточнят детали, согласуют цену, сроки, после чего запустят в работу ваш заказ.
