Фрезерная обработка металла
Фрезерные работы по металлу - особый вид обработки деталей механическим способом с использованием специального режущего инструмента – фрезы.
Фреза – инструмент с некоторым количеством лезвий, который вращаясь с большой скоростью, снимает слои с металлической заготовки, согласно заранее подготовленной программе (если речь о станке с ЧПУ).
Посредством фрезерной обработки металла можно обрабатывать детали с достижением микронной точности (при использовании спец. инструмента и соответствующего оборудования). Фрезеровка позволяет работать с различной формой и размером, вырезая отверстия, пазы, углубления и т.д.
География наших поставок очень широка. Наши представительства есть во всех больших городах Росси таких как: Санкт-Петербург, Екатеринбург, Москва, Новосибирск, Ростов-На-Дону, Самара, Казань, Нижний Новгород и т.д.
Станки для механической обработки металла
Цена фрезерных работ по металлу на заказ от 10 000 руб.
Стоимость складывается из времени, потраченного на изготовление той или иной детали. Чем точнее будет тех. задание (конструкторская документация - КД), тем проще нам будет подобрать оптимальный инструмент и время работы.
Норма-час по фрезерным работам в нашей компании - 4800 руб. (минимальный заказ от 10000 рублей).
После того, как мы получаем от заказчика КД будущей детали, мы строим 3D-модель, проверяем ее и прорабатываем технологию обработки металла на конкретном оборудовании максимально подходящим для этой детали, с точки зрения отношения скорость/качество с подбором высокопроизводительного инструмента и технологической оснастки, если таковая потребуется.
Стоимость фрезерных работ напрямую зависит от:
- времени обработки материала, а время зависит от сложности обработки, очевидно, что сложные детали выполняются больше по времени, чем простые;
- точности – чем жестче условия по точности, тем больше времени необходимо на выполнение обозначенных условий;
- шероховатости – важно не задавать избыточные требования к шероховатости деталей, это может значительно повлиять на время изготовления детали - увеличить стоимость. Например, избыточные требования по шероховатости 1,6 мкм могут значительно увеличить стоимость по сравнению с менее жесткими требованиями 3,2 мкм (хотя по сути при бытовом использовании подобных деталей уровни шероховатостей не различимы).
Осуществляем доставку заказов по России, СНГ, ЕС.
Как сделать заказ
из указанных на сайте
способов
для расчёта стоимости изготовления
деталей
подписать спецификацию
и договор
клиенту и строгое соблюдение сроков.
Техническое описание фрезерных станков

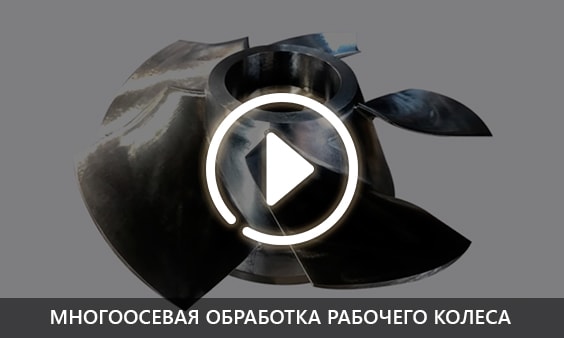

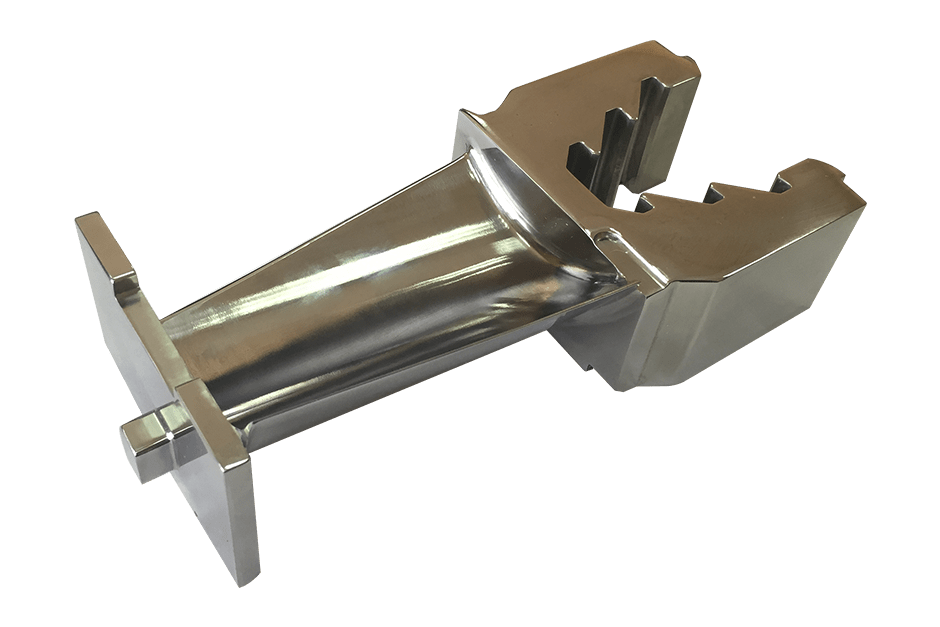

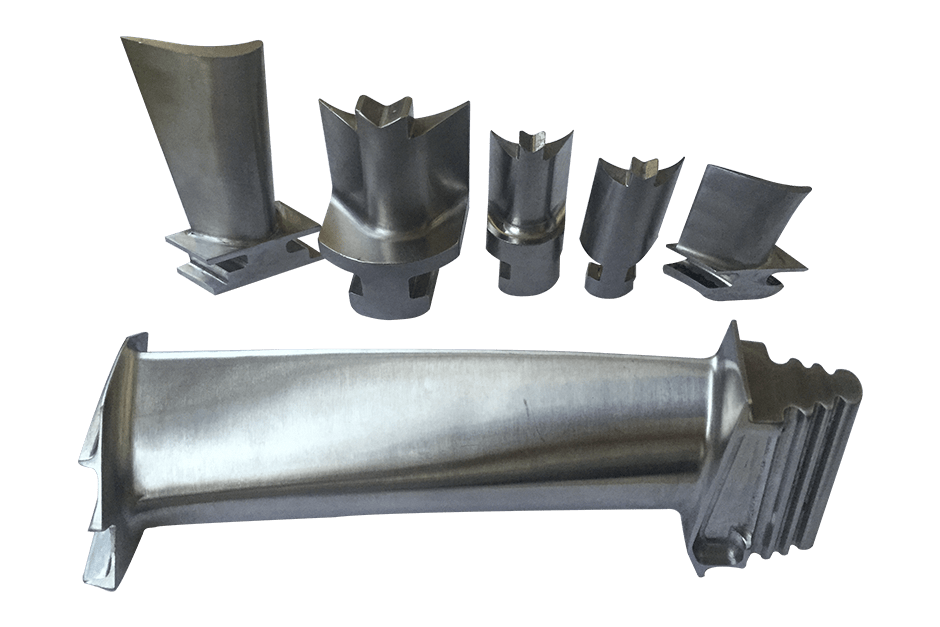

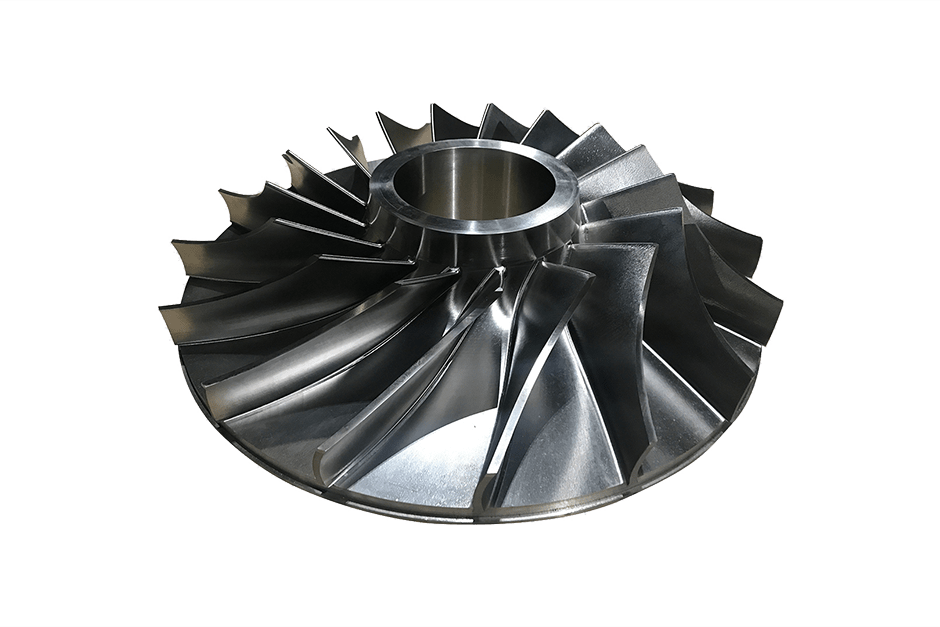

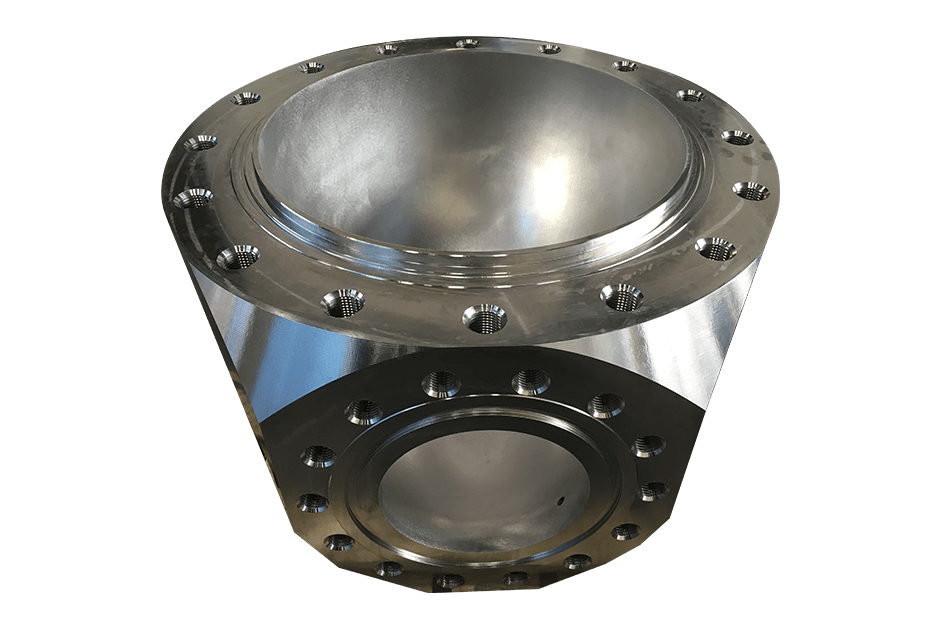

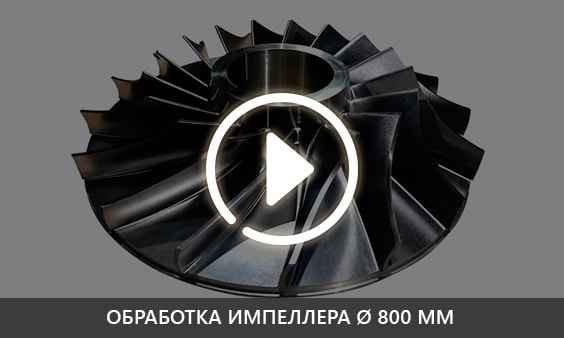

С помощью фрезеровки получают такие детали, как: импеллеры, турбинные лопатки, корпусные детали, сложные поверхности, шестерни, резьбовые, шпоночные пазы и др.
Все наши фрезерные работы проводятся на высокопроизводительных станках с ЧПУ (Mazak), это имеет целый ряд преимуществ:
- Увеличение скорости обработки, а значит снижение конечной стоимости для клиента.
- Выполнение деталей сложной геометрии.
- Сниженный процент брака за счет полного программного управления.
- Точность выполнения изделий из металла.
Наше многоцелевое оборудование позволяет обрабатывать даже простые детали с минимальным количеством установок.
Выполняем любой сложности фрезерную обработку металла по чертежам заказчика
Наши станки с ЧПУ
| перемещение по оси X | перемещение по оси Y | максимальное число оборотов фрезерного шпинделя | диаметр стола | нагрузка на стол | |
|---|---|---|---|---|---|

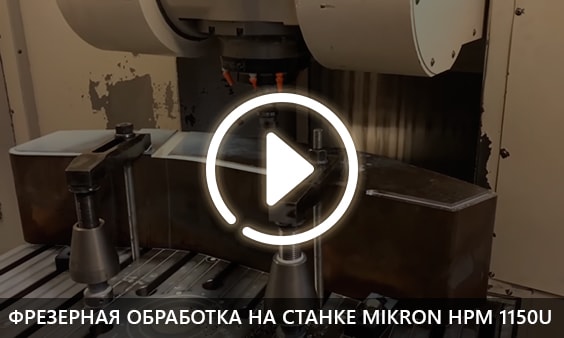

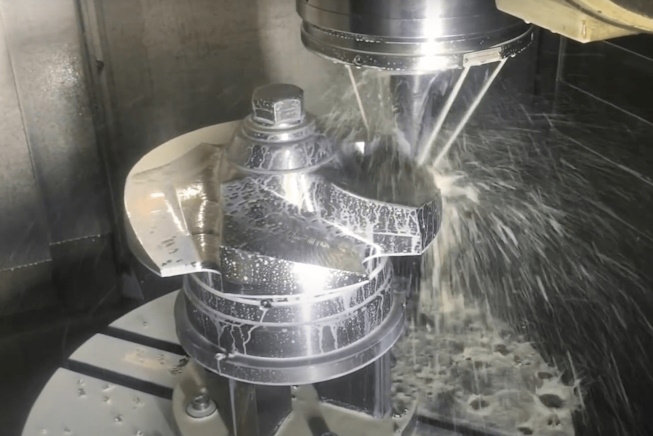

| Пятикоординатный станок MIKRON HPM1150U | 1000 мм | 1150 мм | 15000 об/мин | 1000 мм | 1100 кг |
| Фрезерный станок MAZAK INTEGREX i 630V/6S | 1425 мм | 1050 мм | 5000 об/мин | 1250 мм | 2500 кг |

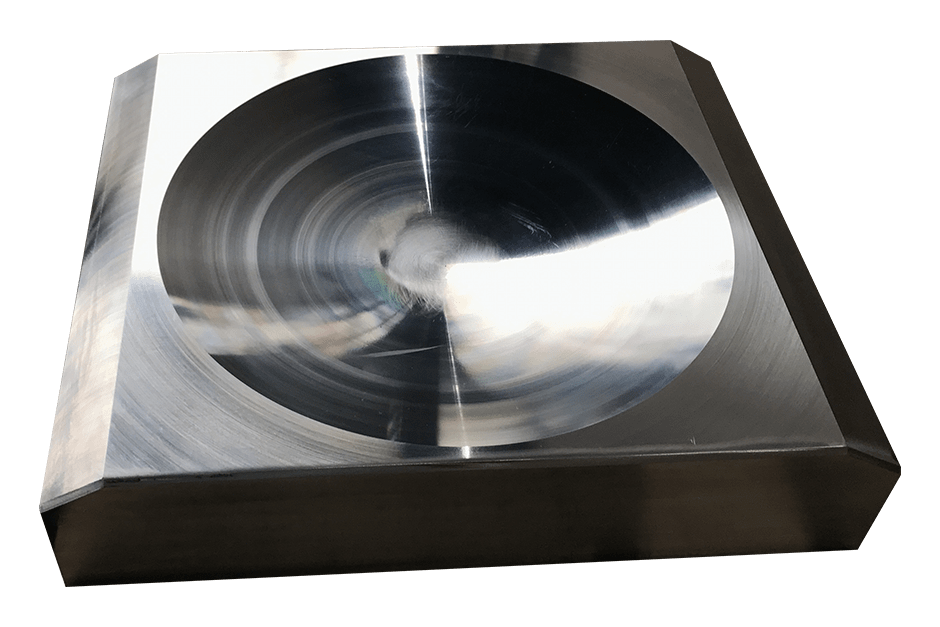

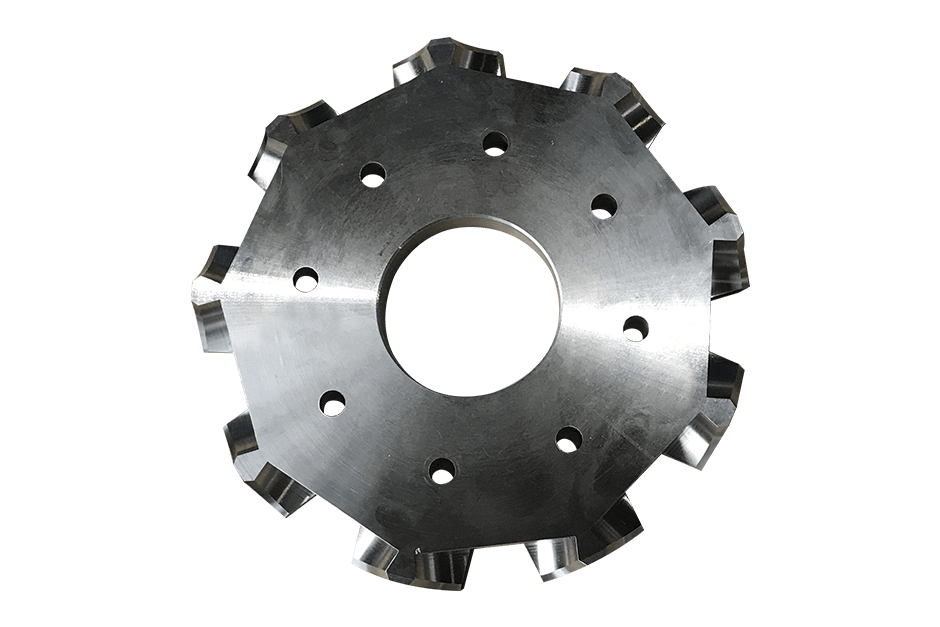

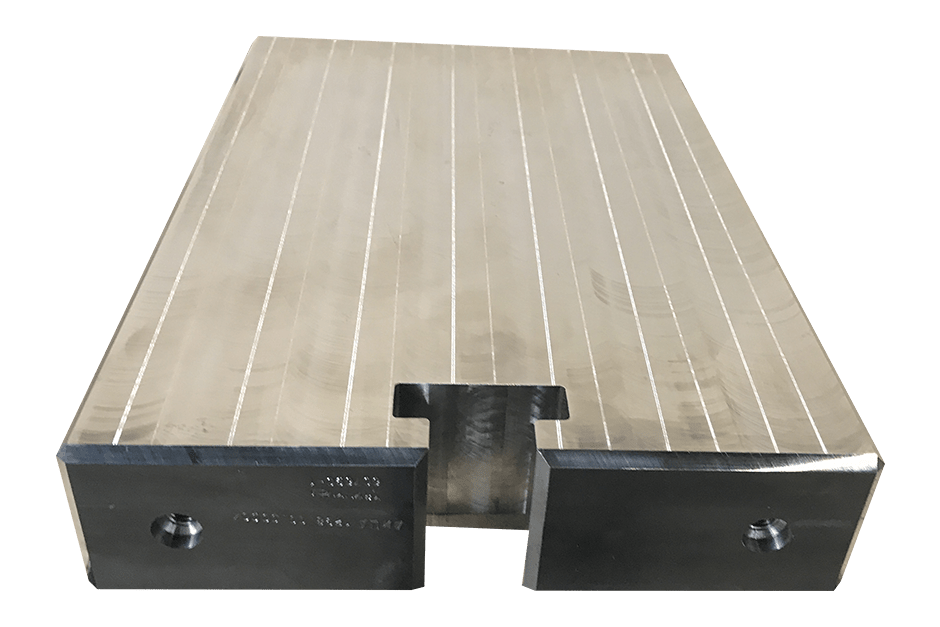

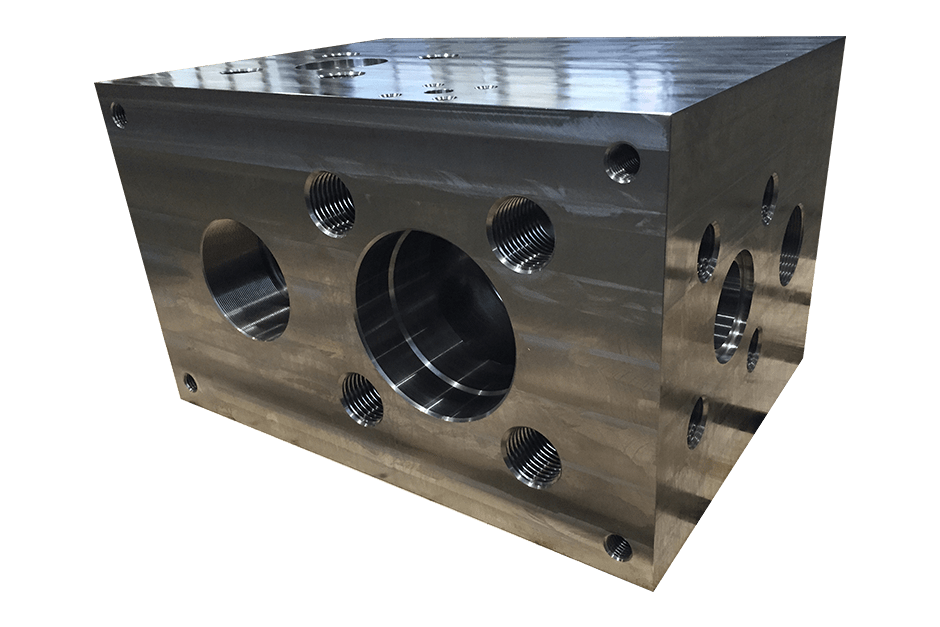

Фрезеровка металлических деталей
Обрабатываемые металлы с помощью фрезерных работ
- Алюминий. Один из самых популярных металлов. Широко используется в архитектуре, дизайне, технике, предметах декора, рекламных вывесках, сувенирной продукции и т.д.
Он легкий, прочный и пластичный, благодаря чему с ним легко работать и из него можно получить любую деталь с высокой точностью фрезерной обработки, правильной формы и идеальными краями.
- Медь. Достаточно пластичный материал, что вызывает некоторые сложности в его обработке, т.к. в свежие отверстия может попадать стружка, из-за чего фреза может застревать в материале. Металл широко распространен в электронике, медицине, в ювелирной и бытовой среде.

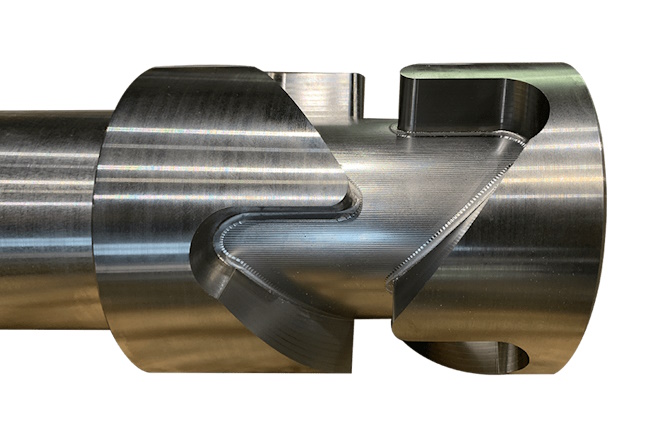

- Латунь. Твердый, прочный металл, устойчив к коррозии, пластичен. За счет своих свойств получил широкое применение в мебельном производстве, тяжелой промышленности, а также в рекламной и дизайнерской продукции, например: сувениры, рекламные таблички или вывески и т.д.
Благодаря своей пластичности, детали из латуни получаются быстро, кромка ровная, без оплавлений, можно выполнить рельефные изображения или узоры на поверхности изделия.
- Бронза. Прочный и долговечный металл широко применяется в сувенирной и рекламной продукции, но основное его использование приходится на промышленность: приборостроение, авиастроение и т.д.
Бронза достаточно быстро поддается фрезерной обработке, что влияет на скорость получения тех или иных деталей.
- Сталь. Прочный сплав железа с углеродом, применяемый во многих сферах: электроника, медицина, машиностроение, приборостроение, в бытовом использовании.
Металл обладает высокой скоростью обработки, можно изготавливать детали любых форм и размеров.
Виды фрезерных работ
Вид 0 (зависит от степени свободы фрезы и стола)
Трех-осевая фрезерная обработка
Жесткая обработка детали по трём осям (X-Y-Z). Обычно это специализированные станки, созданные под определенный пул задач. На трех-осевом станке невозможно выполнять пяти-координатную обработку, но возможно достичь высоких скоростей в определенных задачах по трём осям.
Пяти-осевая обработка (X-Y-Z + дополнительные две свободные оси: B-C)
Так называемая пяти-координатная обработка металла. Станки, способные работать в пяти координатах способны работать и в трех-осевом режиме, но не наоборот.
Наличие дополнительных осей достигается путем:
- режущая голова статична + поворачивающийся стол с заготовкой;
- режущая голова вращается вокруг заготовки + статичный стол с деталью.
Необходимый вариант использования дополнительных осей выбирается в зависимости от выбора скорости фрезерования, т.к. различные скорости на различных деталях (материалах) могут вызывать запредельные уровни вибрации, что критично для оснастки и станка (приводит к выходу из строя). Таким образом:
- На одной чаше весов – задача максимально быстро выполнить фрезеровку детали (по заданным параметрам), тем самым получив наименьшую стоимость работ.
- На другой чаше весов – задача не сломать станок/оснастку в виду возникновения сильных вибраций на высоких скоростях обработки.
Наши конструктора подбирают наиболее подходящий инструмент для представленных условий фрезерных работ, чтобы получить наиболее оптимальную скорость обработки металла. Тем самым мы получаем наименьшую возможную стоимость изготовления детали.
Вид I (зависит от расположения обрабатываемой заготовки):
Вертикальная фрезеровка
Вертикально-фрезерные станки используются для механической обработки заготовок из черных и цветных металлов и сплавов (их вертикальных и горизонтальных поверхностей). Наибольшее применение получили в мелкосерийном и серийном производстве. Основным движением реза является вращение режущего инструмента.
Горизонтальная фрезеровка
Горизонтально-фрезерные станки используются для обработки небольших деталей и заготовок. Принцип работы основан на передвижении движущегося стола с заготовкой под вращающейся неподвижной фрезой.
Фрезеровка под определенным углом
Универсально-фрезерные станки позволяют выполнять фрезеровку под углом, используются для деталей сложной конфигурации с применением любых типов фрез.
Виды фрез
Концевая фрезеровка
Получение уступов в плоскостях по вертикали или горизонтали.
Торцевая фрезеровка
Получение определенной формы детали. Фреза вырезает в изделиях канавки, подсечки, окошки и т.д. Как правило, это универсальный способ при многосерийном производстве, можно использовать несколько торцевых фрез с разных сторон от детали, что в том числе увеличивает скорость выполнения работы.
Фасонная фрезеровка
Получение деталей неправильной формы: сферы, эллипсы и т.д.

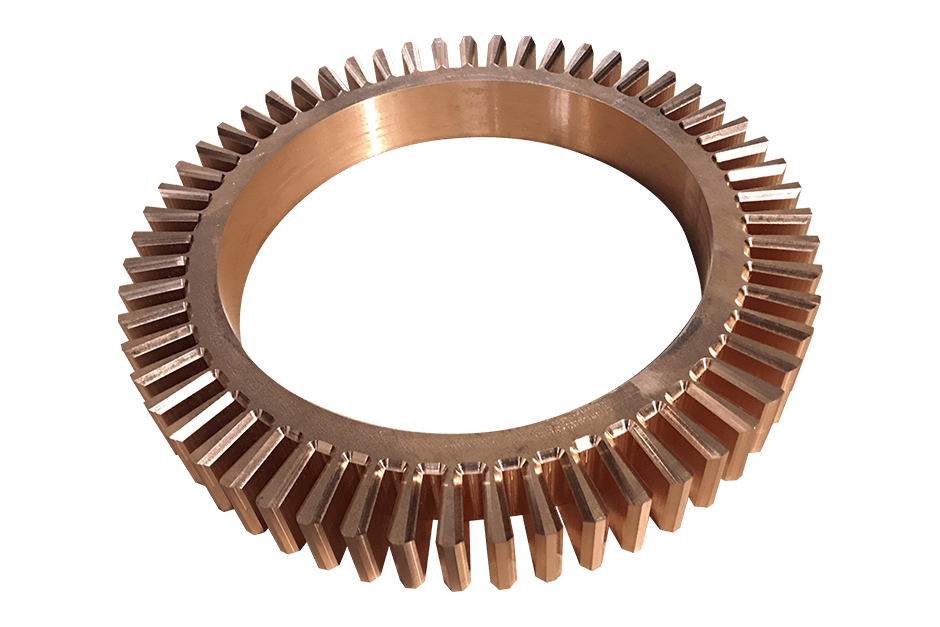

Зубофрезеровка
Создание зубцов на колесах и других деталях.
Фрезеровка на станках с ЧПУ
Фрезерная обработка металла: преимущества и недостатки методов
| Наименование работ | Направление вращения режущего инструмента относительно движения заготовки | Плюсы | Минусы |
|---|---|---|---|
| Встречная фрезерная обработка | Фреза «идет» навстречу движению заготовки |
|
|
| Попутная фрезерная обработка | Режущий и движущий элементы идут в одном направлении |
|
|
Если металл достаточно мягкий, то рекомендуем использовать попутную фрезерную обработку, а если в металле есть твердые включения – встречную.

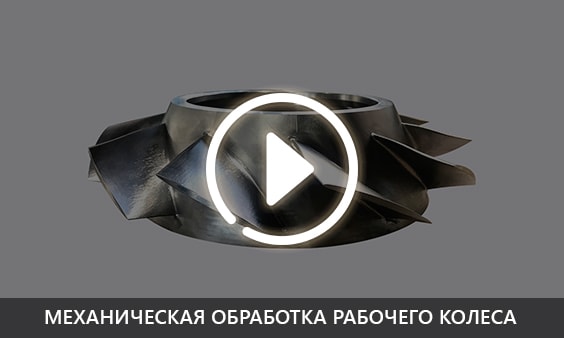

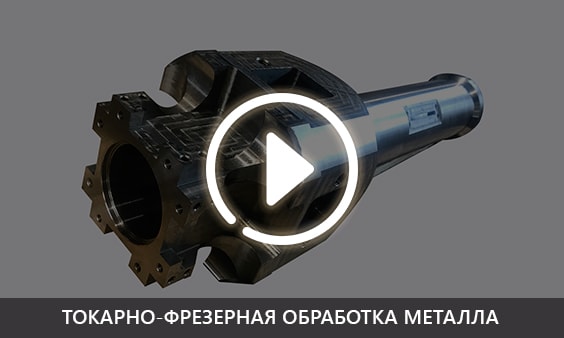

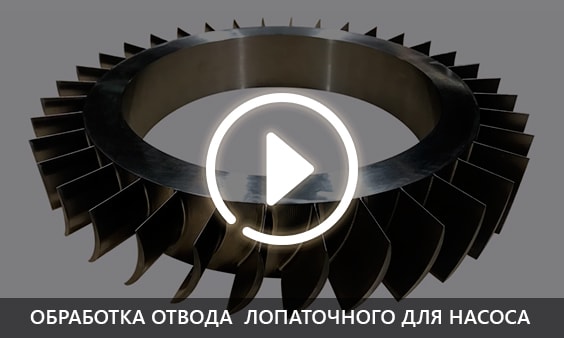

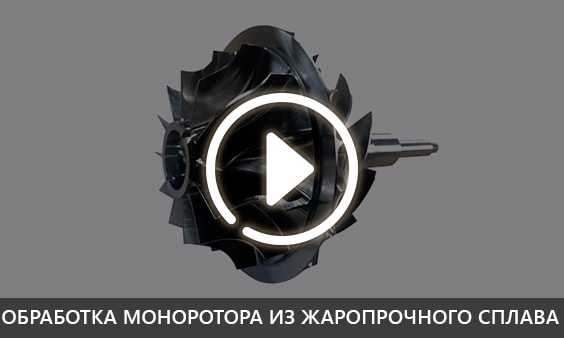

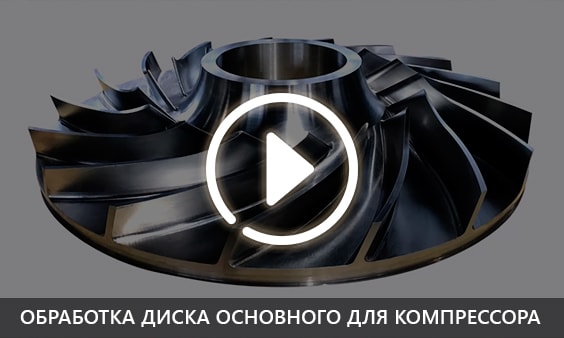

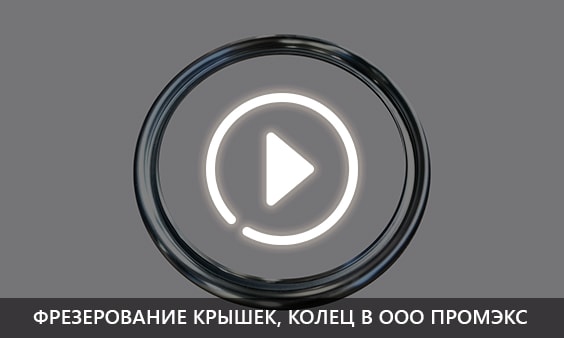

Видео работы
