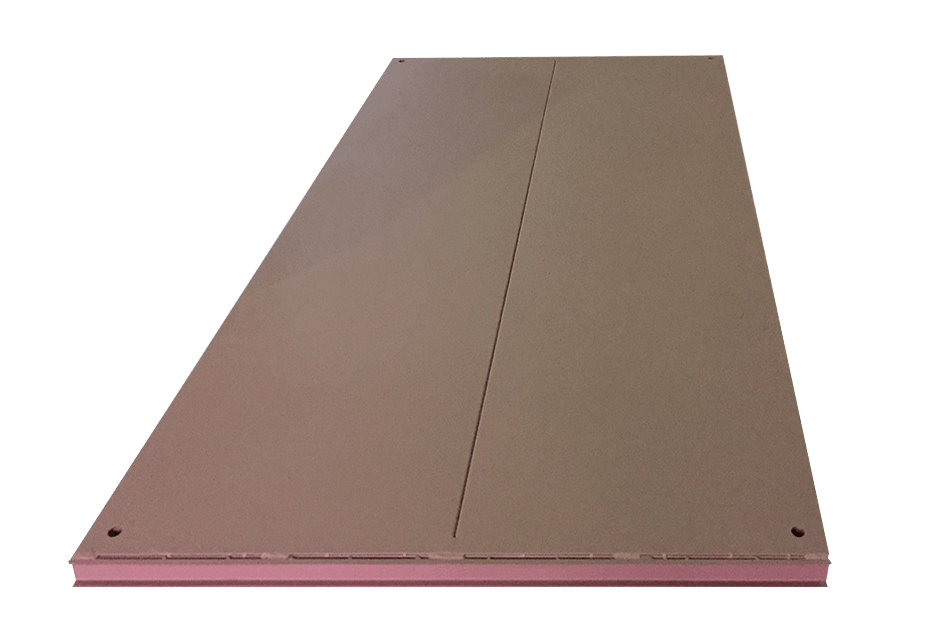

Гибка толстолистового металла
Наша компания специализируется на металлообработке. Ежемесячно на нашем оборудовании выполняется свыше 2 миллионов гибов, производится более 800 000 деталей различной сложности.
Мы располагаем крупнейшим в регионе парком листогибочного оборудования и являемся основным потребителем инструментов для гибочных станков. Это позволяет поддерживать стабильно низкие цены на услуги.
Квалифицированные специалисты обеспечивают высокое качество обработки толстого металла с соблюдением жестких допусков. Современное оборудование бренда AMADA и TRUMPF TRUBEND гарантирует точность и повторяемость результатов.
Стоимость услуг
Цена гибки толстого металла начинается от 10 рублей за гиб и зависит от нескольких факторов:
- Толщина листа — основной ценообразующий фактор, так как обработка толстолистового материала требует больших усилий и времени.
- Длина гиба — влияет на износ инструмента и количество используемых матриц.
- Масса детали — определяет время позиционирования и общую продолжительность операции.
- Сложность конфигурации изделия.
| Толщина, мм | Цена за длину гиба, руб | |||||
|---|---|---|---|---|---|---|
| до 500 мм | 501 - 1000 мм | 1001 - 2000 мм | 2001 - 2700 мм | 2701 - 3200 мм | от 3201 мм | |
| 5,01 - 9,0 | 10,00 | 15,00 | 20,00 | 25,00 | 40,00 | 120,00 |
| 9,01 - 12 | 15,00 | 20,00 | 30,00 | 40,00 | 60,00 | 150,00 |
| 12,01 - 16 | 30,00 | 50,00 | 70,00 | 90,00 | 300,00 | |
| 16,01 - 20 | 50,00 | 100,00 | 300,00 | 500,00 | ||
Технология гибки толстого листового металла
Обработка толстолистового материала выполняется методом холодной гибки с применением значительных усилий прессования. Технология предусматривает постепенное нагружение заготовки с контролем скорости деформации.
Используются специальные матрицы с широкими ручьями и усиленные пуансоны, способные выдерживать повышенные нагрузки. Гибкий подход к выбору инструмента позволяет обрабатывать различные марки сталей, включая высокоуглеродистые и легированные.
Ключевые правила
При работе с толстым металлом мы применяем «правило 8» — ширина матрицы должна превышать толщину заготовки в 8 раз. Это предотвращает образование микротрещин и разрывов в зоне деформации.
Для толстолистового металла критично учитывать направление волокон материала. Линии гибов размещаются перпендикулярно направлению прокатки, что минимизирует риск растрескивания.
Угол пружинения у толстого металла выражен сильнее, поэтому наши специалисты вносят поправки в программы ЧПУ для достижения точных геометрических параметров.
Этапы гибки
Процесс включает несколько последовательных операций:
- Анализ чертежа и расчет развертки с учетом толщины материала.
- Программирование станка с ЧПУ и настройка параметров гибки.
- Установка соответствующего инструмента и калибровка оборудования.
- Позиционирование заготовки и выполнение первого гиба.
- Контроль геометрии и при необходимости корректировка программы.
- Завершение всех гибочных операций согласно технологической карте.
Возможности нашего оборудования
Наше производство оснащено современными листогибочными прессами с ЧПУ, способными обрабатывать металл значительной толщины. Максимальная толщина обрабатываемого листового материала достигает:
- 12 мм для нержавеющей стали;
- до 30 мм для углеродистых сталей в зависимости от марки металла.
Длина гиба варьируется от 1 метра до 4,4 метра на специализированных станках AMADA и TRUMPF TRUBEND. Универсальные станки позволяют выполнять гибы длиной до 3,2 метра, что покрывает большинство производственных задач.
| Наименование станка | Максимальная длина гибки, мм | Точность, мм | Усилие пресса, тонн |
|---|---|---|---|
| AMADA HFT 100-3 | 3 000 | 0,05 | 100 |
| AMADA HFE 220-3 с ЧПУ | 3 100 | 0,05 | 220 |
| TRUMPF TRUBEND 5130X | 3 230 | 0,05 | 130 |
| TRUMPF TRUBEND CENTER 5030 | 3 123 | 0,05 | 30 |
| TRUMPF TRUBEND 5170 | 3 230 | 0,05 | 170 |
| TRUMPF TRUBEND 5320 | 4 420 | 0,05 | 320 |
| TRUMPF TRUBEND 7036 | 1 020 | 0,05 | 36 |
| TRUMPF TRUMABEND V85 | 2 550 | 0,05 | 85 |
| TRUMPF TRUMABEND V85SX | 2 550 | 0,05 | 85 |
