Как сделать чертеж или ТЗ для лазерной резки

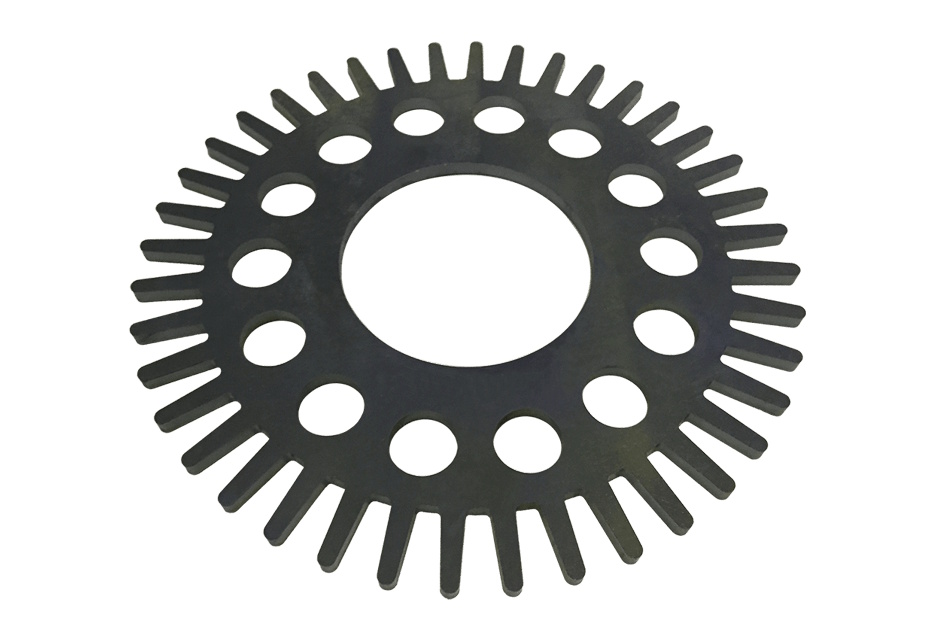

Лазерная резка листового металла, труб и других заготовок на нашем производстве выполняется по предоставленному заказчиком техническому заданию. В нем указываются: тип, марка и толщина обрабатываемого материала, размеры и форма изделий, другие технические требования.

Чтобы мы смогли как можно быстрее рассчитать стоимость Вашего заказа, просим соблюдать ряд рекомендаций по предоставлению задач на лазерную резку.

Эти рекомендации не являются обязательными, но наличие той или иной информации по задаче значительно ускоряет обсчет и выполнение заказа.

Рекомендации по оформлению заказов на лазерную резку

Форматы данных указанные в 1 и 2 рекомендации необходимы нам для конвертации файлов в формат GEO. Данный формат поддерживается СAD программой TruTops последней версии V11.2 которую мы используем для написания технологических программ.

  1. Контуры плоских деталей отправлять в масштабе 1:1. Единицы измерения "мм" (миллиметры). Цвет линий – белый- для резки, желтый - для гравировки. Быстрее всего мы обсчитываем форматы: *.dxf ;*.dwg; *.cdw; *.frw.
  2. Если в заказе есть гибочные работы, то 3D-модели для плоских деталей и с гибкой мы быстрее посчитаем в форматах: *.ipt, *.stl, *.stp, *.igs, *.x_t.
  3. Приветствуем чертежи деталей, которые соответствуют ЕСКД.
  4. Обратите внимание, что эскизы деталей должны быть с указанием всех размеров.

Если у Вас деталь простой геометрической формы, то будет достаточно снабдить Ваше задание текстовым описанием:

  • пластина прямоугольная (длина, ширина, толщина листа);
  • диск (диаметр, толщина листа);
  • кольцо (диаметр наружный, внутренний, толщина листа);
  • уголок (размер полок, длина, толщина листа);
  • швеллер (размер полок и основания, длина, толщина листа).

Важная информация для оформления заказа:

  1. Название юридического лица или ФИО частного клиента.
  2. Контактный номер телефона ответственного лица.
  3. Точный адрес доставки готовой продукции (город, улица, № дома/строения). Если есть особенности проезда, то также просим их указать.
  4. Список с указанием наименования и количества деталей. Название детали в списке должно однозначно указывать на файл с чертежом либо на конкретный чертеж в файле, содержащем несколько чертежей. Детали сборок с разборными соединениями заказываются как отдельные позиции (рекомендации при заказе сборки – в следующем подразделе).
  5. Комплект чертежей, моделей, файлов.

Рекомендации по заказу сборки

Если в Вашем заказе участвует сборка (не разборной конструкции), то мы будем признательны за указание следующей информации:
  1. Сборочный чертеж с обозначением сварных швов по ГОСТ.
  2. Спецификация к сборочному чертежу.
  3. Чертежи деталей, входящих в сборку.
  4. Идеально, если у Вас на руках будет 3D-модель сборки и отдельных деталей.

Что не принимается

В составе технических заданий на сборку мы не принимаем:

  • фотографии деталей;
  • образцы деталей без чертежей;
  • чертежи с разделением одного листа на несколько фрагментов;
  • чертежи и контуры без названия;
  • чертежи формата программы CorelDraw.

Дополнительные вводные к чертежам для лазерной резки

При создании чертежей для лазерной резки необходимо:

  1. Соблюдать дистанцию между объектами – минимум 1–1,5 мм. Допустимо совмещать детали так, чтобы между ними появилась общая стенка.
  2. Прорисовывать все линии без заливки и тонкими – в формате «Hair line».
  3. Преобразовать все элементы в кривые.
  4. Преобразовать толщины линий в объекты. Не создавать изображения толщиной кривых.
  5. Замкнуть все кривые и убедиться, что в замкнутых контурах нет разомкнутых участков. Замкнутость контуров легко проверяется при помощи заливки.
  6. Убедиться в отсутствии наложенных контуров. При обнаружении – слить их в один контур.
  7. Проверить чертеж на наличие дублирующих линий. При выявлении – убрать их, иначе при многократном прохождении луча лазера по одной и той же линии кромка может получиться неаккуратной или искаженной.
  • В файлах с чертежами для лазерной резки должны находиться исключительно векторные объекты.
  • Наличие сторонних элементов – даже невидимых, скрытых или прозрачных – недопустимо, т.к. станок вырезает все векторные объекты из файла.
  • Допустимо указать контур заготовки, если обрабатывается изделие заказчика. Такая рамка обозначается цветом, и информация о ней указывается в сопроводительной документации.
